BMW Z4 E85/E86 Gepäckraumbodennetz

[e86individual]

Das Gepäckraumbodennetz ist schon ewig nicht mehr verfügbar und auch gebraucht sehr selten.
Daher habe ich mal etwas gebastelt.

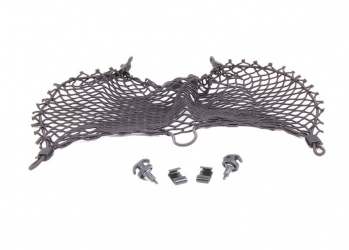

Erstmal ein paar Bilder vom Original.







Gekauft habe ich mir ein Universal Netz in 60x30 cm auf eBay -> Universal Netz eBay
und zwei Haken zum schrauben -> Haken eBay





Das Netz kommt in Einzelteilen man kann es sich nach Belieben anpassen.
Neue Schnittkanten muss man wieder verschmelzen sonst lösen sie sich auf.
An den Ecken habe ich Kabelbinder benutzt.
Die Schrauben der Haken habe ich raus gedreht und sie mit Pattex plastix auf die Abdeckungen geklebt.



Mir gefällt allerdings nicht, dass man die Klappe nicht mehr so schnell öffnen kann, ohne vorher die Clips zu entfernen. Daher habe ich mir noch ein Comfortanschluss für das Ladegerät gelegt.



Für die hinteren Haken habe ich keinen Ersatz gefunden, es klappt aber auch ganz gut ohne.
Ich habe nur die Gummischlaufen durch das Netz gezogen.



Jetzt noch einhängen. Fertig.



[e86individual]

Und für die die nicht basteln wollen, das Netz vom Mini F55/56 soll wohl auch ganz gut passen. Teilenummer: 51477298613



[Coupe425]

Hallo.
Hat jemand ein original Netz, das die Abmessungen erkennen kann?
Vielen dank!



[e86individual]

@Alex85 hat eins



[Alex85]

Müsst ich die Tage mal nachmessen. Hoffentlich denk ich dran.



[Alex85]

Entspannter Zustand:



[Admiral]

Also ich habe auch noch ein Originalnetz.
Davon sind aber die Plastikhaken vor Jahren einfach abgefallen... einen habe ich sogar komplett verloren.

Deshalb muss Ersatz her und dabei bin ich auf das Alukoffer-Netz von BMW-Motorrad gestoßen (Teilenr. 77402464350).
Die großen Plastikhaken sind 1:1 die selben wie beim originalen E85-Gepäcknetz!

Eigentlich hat es sich damit schon erledigt für mich.
Anbei trotzdem ein How-To zum Nachbau der Halterungen!

Zuerst die Plastikhaken...
Was man braucht:

Zwei Plastikhaken vom Motorradnetz Teilenr. 77402464350​

BMW​

​

Zwei Gewindestifte M4 x 25mm​

Ebay​

​

Zwei EPDM-Blindnietmuttern M4 ​

Ebay​

​

Zwei Unterlegscheiben M4​

Baumarkt​

​

Und Sekundenkleber!​

​

Vorgehen

• Zuerst gibt man einen Tropfen Sekundenkleber in das Gewinde der Plastikhaken und schraubt schnell die Gewindestifte hinein.
• Dann steckt man die Gummimutter in die Öffnungen im Kofferraum unter der Bodenverkleidung.
• Unterlegscheibe auf die Gummimutter drücken, die Bodenverkleidung wieder drüber legen und mit der Hand so fixieren, dass die Unterlegscheibe dazwischen nicht runter fällt.
• Plastikhaken reinschrauben

Die Unterlegscheibe ist wichtig, sonst schraubt man sich die Gummimutter immer wieder raus.

Die Idee mit dem Sekundenkleber kommt nicht von mir, sondern von BMW.
Die Teile halten aber nichts aus. Das ist mit meinen Originalhaken nach wenigen Jahren passiert:



Kommen wir zu den Metallhaken...
Und hier wird es aufwendiger.

Da ich aber ohnehin noch die originalen Metallhaken habe, erkläre ich es nur theoretisch.

Als Material benötigt man nur:

Aluminium-Blech 1,5mm stark​

Baumarkt​

Werkzeug:

- Metallsäge​

- Bohrmaschine​

- Metallbohrer 6mm​

- Metallfeile​

- 4mm (Gewinde-)Stange oder eine extrem lange M4-Schraube​

- 7mm (Gewinde-)Stange oder eine extrem lange M7-Schraube​

- evtl. eine Zange und Schraubstock zum Biegen​

​

Vorgehen

1. Auf das Alublech die Skizze übertragen, die unten rechts auf obigen Bild eingezeichnet ist.
2. Mit der Bohrmaschine zuerst die Löcher bohren.
3. Mit der Metallsäge an der gezeichneten Außenlinie entlang sägen.
4. Mit der Feile alle scharfen Kanten entgraten, vor allem an den Bohrlöchern.
5. Mit den jeweils 4 und 7 mm dicken Stangen/Schrauben jeweils 1 cm von beiden Enden entfernt eine 180° Biegung nach oben machen. Wenn die Finger zu schwach sind, hilft die Zange.
6. Nochmal auf scharfe Kanten prüfen, die das Netz beschädigen könnten. Ggf. Nachfeilen.

Die Haken können jetzt am unteren Ende des Kofferraums am Warndreieck unterhalb von dessen Gummischlaufen in die 2 länglichen Öffnungen eingehakt werden. Die Seite mit den Bohrlöchern muss dabei in Richtung Netz schauen, da dort das Netz auch eingehakt wird.

Fertig.

Fehlt nur noch das Netz. Da kann ich aber nicht helfen.

Das Motorrad-Netz ist jedenfalls viel zu klein (schon ausprobiert).

Das Set 77402464350 kostet inkl. Versand ca. 36 Euro und kommt mit 4 Haken.
Falls jemand von meinem Set die 2 verbliebenen Haken haben will, verkauf ich sie für die Hälfte, also 18 Eur + Versand.
Im Päckchen mit Netz und OVP +4,20€ oder nur die 2 Plastikhaken im Maxibrief +1,95€.
