Bräuchte mal ne Hilfestellung - Z3 2,8 DV - Anschlüsse Wasserschläuche

[mark-ok]

Ein fieses Pelztierchen hatte vor drei Wochen mal wieder zugeschlagen und (bereits zum zweiten Mal in diesem Jahr) ein paar Wasserschläuche zerbissen. Mit "fachunkundiger" Hand hab ich die Schläuche demontiert und weiß jetzt (nach meinem Urlaub) natürlich nicht mehr, welcher woran gehört. Ich hab im Wahn der Lecksuche einfach verpeilt mir zu merken was wohin gehört...

Kann ein 2,8er Pilot bitte mal kurz einen Blick unter die Haube werfen und mir sagen:
1. wo der Schlauch vom Überlaufbehälter am Heizungsventil befestigt wird? (Einbaulage oben oder unten?)
2. wohin geht der zweite (kurze) Schlauch vom Heizungsventil? (linker oder rechter Anschluss der Heizung - Blickrichtung zur Spritzwand)

Ich freu mich über sachdienliche Hinweise von euch!

marko



[E36/8]

Hier :

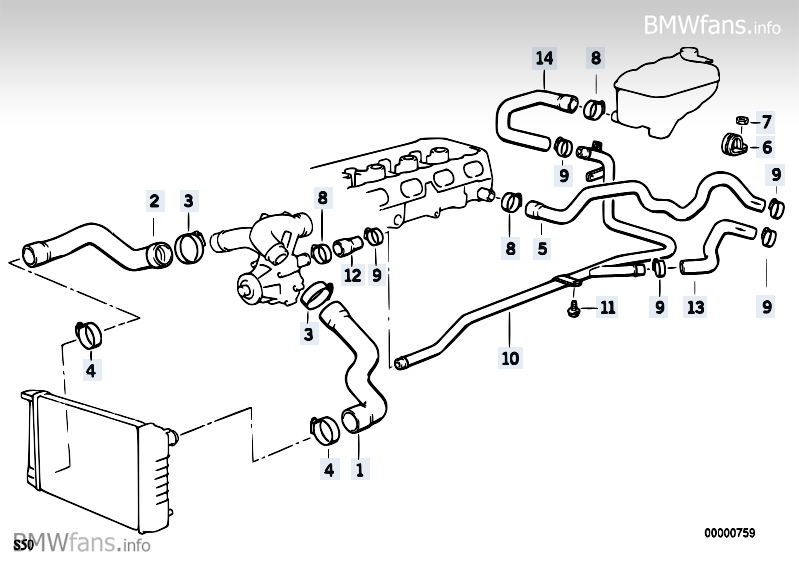

Kuhlsystem-Wasserschlauchfuhrung - BMW Teilekatalog

Gruß

Andreas



[mark-ok]

Danke, das ist jedoch nicht der Teil den ich suche. Die Zeichnungen aus dem ETK treffen leider nicht genau für den 2,8er im ZQP zu. Vielleicht hat jemand ne TIS Seite für Heizung/Klima zur Hand, oder schaut wirklich mal fix in den Motorraum?

Gruß
Marko



[E36/8]

Kann ein 2,8er Pilot bitte mal kurz einen Blick unter die Haube werfen und mir sagen:
1. wo der Schlauch vom Überlaufbehälter am Heizungsventil befestigt wird? (Einbaulage oben oder unten?)
2. wohin geht der zweite (kurze) Schlauch vom Heizungsventil? (linker oder rechter Anschluss der Heizung - Blickrichtung zur Spritzwand)

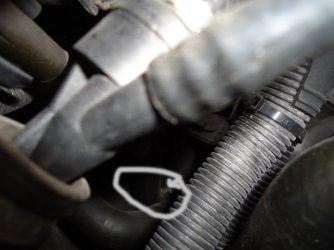

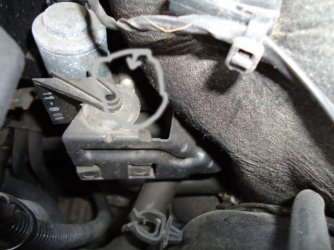

1.Oben

2.Links


Gruß

Andreas



[mark-ok]

Hallo Andreas,

besten Dank für Deine Mühen, ich dachte schon mein Zetti würde mit dem Schlauchschlamassel in der Garage verrotten.

Mich wunderts nur, dass ich rein intuitiv die Schläuche genau anders herum eingebaut habe, was mich wiederum auch verwundert hat, weil die Schläuche somit irgendwie ziemlich nah beisammen sind. Allerdings war das so im ETK beschrieben.

Naja, ich probiers morgen einfach mal nach Deiner Angabe.Von wo aus hast Du das untere Bild geschossen?

LG

Marko



[mark-ok]

Ausprobiert und funktioniert. Die Grafik im ETK ist demnach völlig irreführend! Die Schläuche gehören komplett anders herum...

Danke Andreas.
