Pinbelegung analoge Uhr FL Z3

[Gizm0]

Hallo,

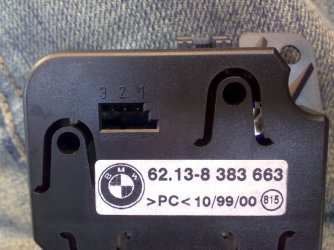

im Rahmen meiner Umbauaktionen habe ich auf analoge Uhr umgerüstet.

Nun habe ich allerdings ein Problem: ich habe ja ein VFL Modell,
da hat der Stecker 3 Pins, die wie folgt belegt waren:

1 Pin - braunes Kabel (Masse?)
2 Pin - rot-weisses Kabel (Strom?)
3 Pin - unbelegt

Damit lief meine alte, eckige Digitaluhr problemlos

Nun habe ich einfach diesen Stecker an die neue, runde analoge
Uhr gesteckt, dort sind auch 3 Pins vorhanden, hat also genau gepasst.
Ergebnis: keine Funktion, keine Beleuchtung, wie tot
(einen Defekt der Uhr kann ich ausschliessen, ich habe probeweise noch eine zweite Uhr angeschlossen = gleiches Ergebnis)

Dann habe ich probeweise eine wenig mit der Steckerbelegung experimentiert und habe immerhin mit der folgenden Pinbelegung erreicht,
das beim Einschalten der Scheinwerfer auch die Uhr beleuchtet wird:


1 Pin - braunes Kabel (Masse?)
2 Pin - unbelegt
3 Pin - rot-weisses Kabel (Strom?)

Leider läuft die Uhr damit immer noch nicht - brauch ich noch ein drittes Signal oder ähnliches ? Kann doch eigentlich nicht sein, dass ein solch einfaches Bauteil einen solchen Aufwand erfordert ?!?

Jemand eine Idee ? - mein Händler dürfte damit schätzungsweise überfordert sein...

Danke



[pentatomic]

AW: Pinbelegung analoge Uhr FL Z3

Hi Gizmo,

also die Analoguhr vom FL-Modell hat folgende Belegung:

Pin1: Masse (braun)
Pin2: + Ader von F31 (5A), sollte logischerweise Dauerplus sein
Pin3: Ader zum Lichtschalter, aber die hast Du ja bereits gefunden, wobei die auch beim VFL eigentlich rot/grün sein sollte.

Masse ist beim Z3 übrigens immer braun.

Allerdings bin ich ob der verfügbaren Kabel bei Deinem Z etwas verwundert, denn eigentlich hat auch die Digitaluhr mehr als zwei Anschlüsse:
- Masse
- Licht (rot/grün)
- zweimal + auf F31 und F45

Insofern solltest Du Dich evtl. mal auf die Suche nach den beiden verschollenen Kabel machen, eines davon liefert Dir den Antriebsstrom für die Uhr.

Grüsse,
Tom



[Gizm0]

AW: Pinbelegung analoge Uhr FL Z3

Vielen Dank für Deine Hilfe, Tom !
Dann werde ich mich mal auf die Suche nach einem entsprechenden Kabel machen...

Ich kann mir das ganze nur halb erklären: die alte Digitaluhr hatte ja keine Beleuchtung, kam daher mit 2 Kabeln aus (Pin1: braun - Masse/ Pin2: rot-weiss - Strom).
Allerdings fehlt dann immer noch das Kabel mit Dauerplus...
Naja, muss das alles mal durchmessen, zur Not gibt es Dauerplus von der DWA/dem Radio oder so...
