Pinbelegung Verstärker Fussraumlautsprecher

[robert61]

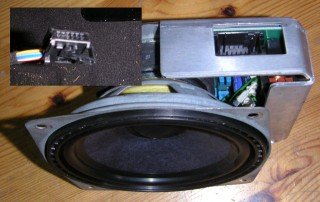

Ich will die Lautsprecher im Fussraum austauschen. Am Lautsprecher links ist ein kleiner Verstärker. Möchte vielleicht einen Teil der Verkabelung, z.B. Leitung in die Türen, weiter nutzen.

Kennt jemand die Pinbelegung?

Suche auch noch Hinweise (oder Links) zur Dämmung des Raums hinter den Fussraumlautsprechern.

Danke schon mal,
Robert



[modo]

AW: Pinbelegung Verstärker Fussraumlautsprecher

Kabelfarben zu den Hoch und Mitteltöner Vorverdrahtung:
Beim normalen System mit der kleinen Endstufe auf dem linken 13er Bass -
Achtung - hier erfolgt die Verkabelung vom Radio an die Hochtöner und parallel an den Stecker der kleinen Endstufe.

Radio Vorne Links + GE/RT bis zum Endstufenstecker Pin 1 und zum Türdurchführungsstecker. Die Verteilung erfolgt über eine Klemmstelle im Kabelstrang.
Von der zweiten Seite des Türdurchführungsstecker als GE/RT zum Hochtöner (HT)

Radio Vorne Links - GE/BR bis zum Endstufenstecker Pin 2 und zum Türdurchführungsstecker. Die Verteilung erfolgt über eine Klemmstelle im Kabelstrang.
Von der zweiten Seite des Türdurchführungsstecker als BL/BR zum HT

Radio Vorne Rechts + BL/SW bis zum Endstufenstecker Pin 4 und zum Türdurchführungsstecker. Die Verteilung erfolgt über eine Klemmstelle im Kabelstrang.
Von der zweiten Seite des Türdurchführungsstecker als BL/SW zum HT

Radio Vorne Rechts - BL/BR bis zum Endstufenstecker Pin 3 und zum Türdurchführungsstecker. Die Verteilung erfolgt über eine Klemmstelle im Kabelstrang.
Von der zweiten Seite des Türdurchführungsstecker als BL/BR zum HT

Gruß
