Nach nun ca 6 Monaten Arbeit und 8 letzten sehr intensiven Wochen, bin ich nun mit meinem Soundumbau endlich fertig. :)
Ich möchte euch hier gern einen kleinen Einblick die Umbauarbeiten sowie in das fertige Produkt gewähren.
Wenn ihr Anregungen und Kritik habt, dann immer her damit.

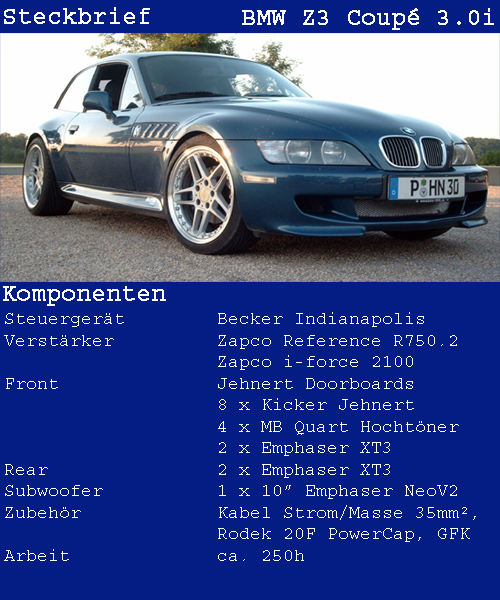

Die Daten:


Die Preise hab ich mal weggelassen, bei Interesse kann ich sie ja mal raussuchen. Alles zusammen lag aber knapp über 5000€. ;(
Geplant waren mal bis ca 2500.....:j

Die Doorboards spielen bis ca 85HZ runter, da ich mit Hilfe der Endstufe die
unteren Frequenzen weggelassen um unnötiges dröhnen der Doorboards zu
verhindern. Außerdem spielen sie so viel sauberer und die Endstufe kann mehr leisten.
Der Bass Spielt ab ca 70 HZ abwärts bis ca 25HZ runter.
Nen Mitteltonbereich decken die Emphaser in den original einbauplätzen ab.

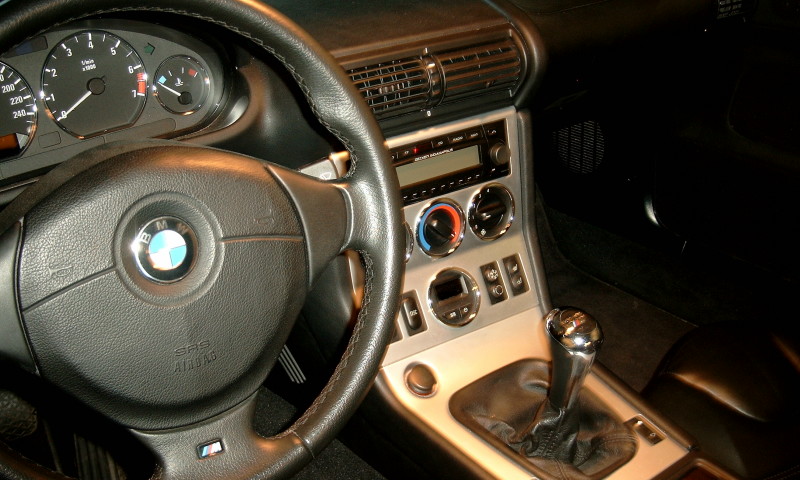

Als Headunit hab ich mich für ein Becker entschieden, da ich den ganzen bunten Einstellungsmüll der "modernen" Radios total sch... finde und nicht gebrauchen kann. Außerdem sieht es schön dezent und original aus :7
Beim Becker läuft sowieso alles auf 0, also keine Verstärkung etc. Das übernehmen die Endstufen, die exakt auf Ihren Teil abgestimmt sind.
Das Becker liest also nur die CD und gibt die Daten unverfälscht weiter und da hat das Becker ein großes Plus, denn von der Technik sind die Becker Laufwerke allen anderen Radios kM vorraus.

Der Bass war ursprünglich als geschlossenes Konzept geplant und berechnet, 24,5l sollten optimal sein, auch laut Hersteller. Tja, leider war ich total enttäuscht....der Klang war gut und auch super, nur übertönte meine restliche Anlage den Bass total....und die 8 16er Kicker liefern auch schon einen schönen bass im Bereich 200-85HZ....
Als ich dann 1-2 Wochen mit verschiedenen Rassreflexöffnungen experimentiert hatte, habe ich nun 2x12cm große Bassreflexrohre mit jeweils 10cm länge verbaut.... Tja und das ist einfach nur :j
Denn es widerspricht allen Berechnungen, der Bass hört sich aber einfach nur super an, klinkt gut, übersteuert nicht.
Ehrlich der Bass ist absolut der Hammer, bei Bedarf flattern sämtlich Spiegel, sogar mein Haar kann ich mit föhnen :9
Ich hatte schon viele Subs verbaut, aber dieser ist echt der HAMMER!!!
Aber nun ein paar Bilder...

Und so hat alles angefangen .... :#

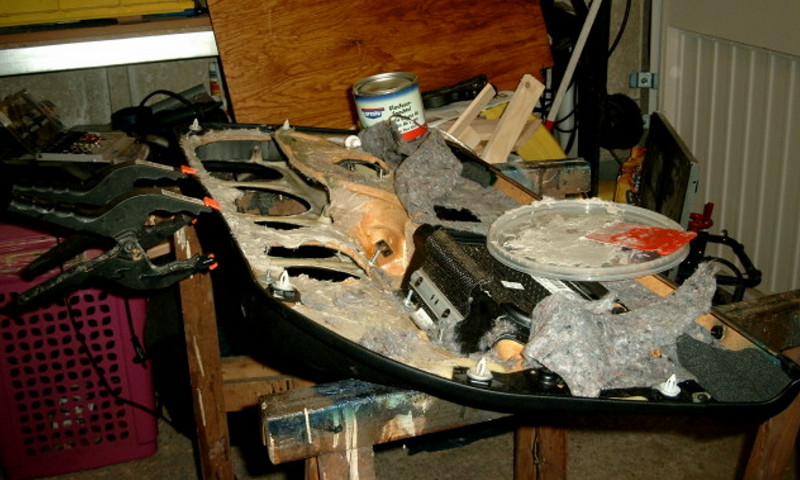

Dann kamen die Doorboards dran, schön mit GFK stabilisiert, damit später
nichts drönt.

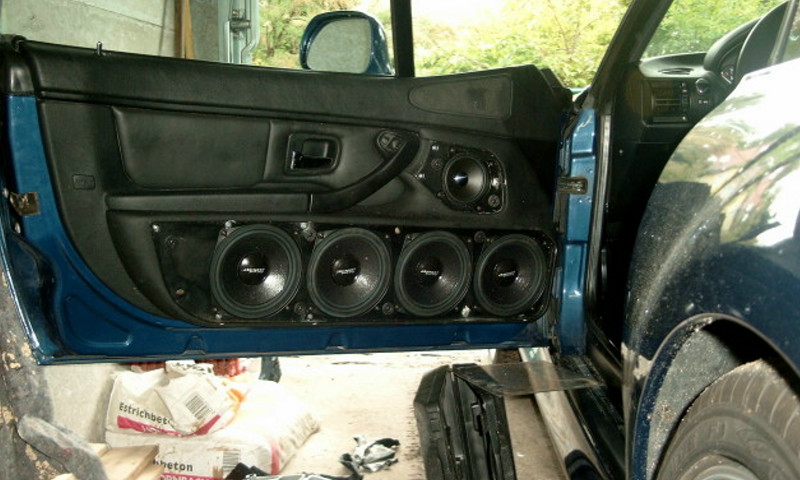

Da waren die Doorboard schon mal dran....sollte aber nicht das letzte mal sein, dass sie wieder abmussten, denn es gab eine Menge zu Enddröhnen:X

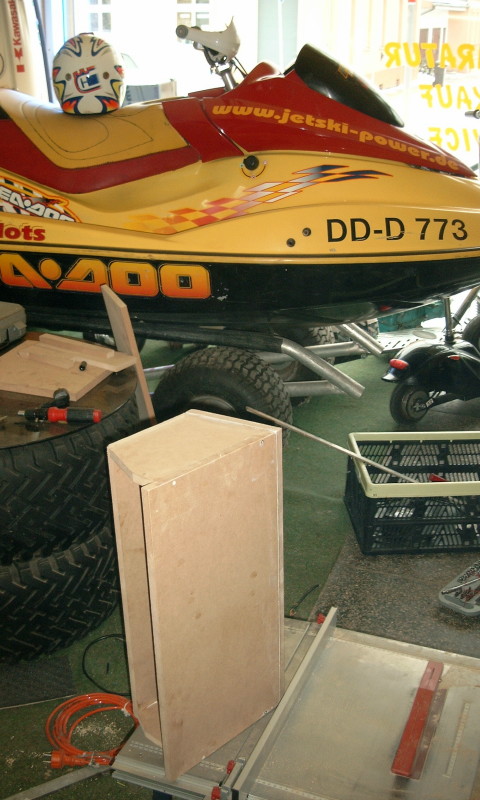

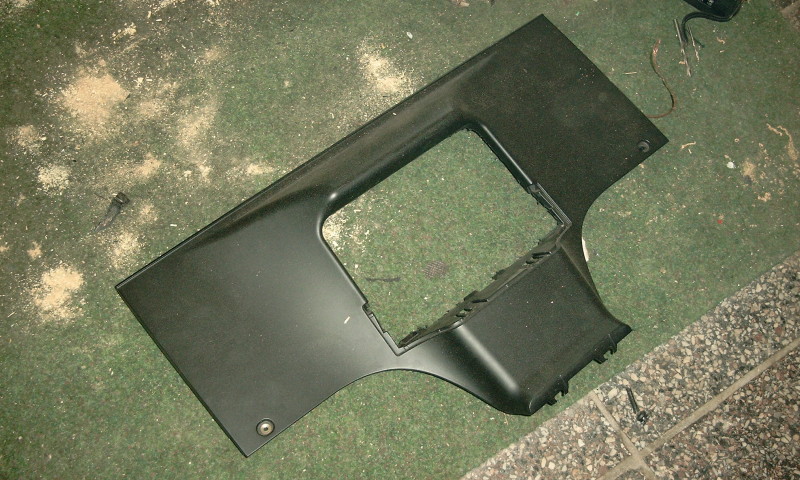

Nun konnte es an den Bass gehen.....Erstmal alles kaputt machen...

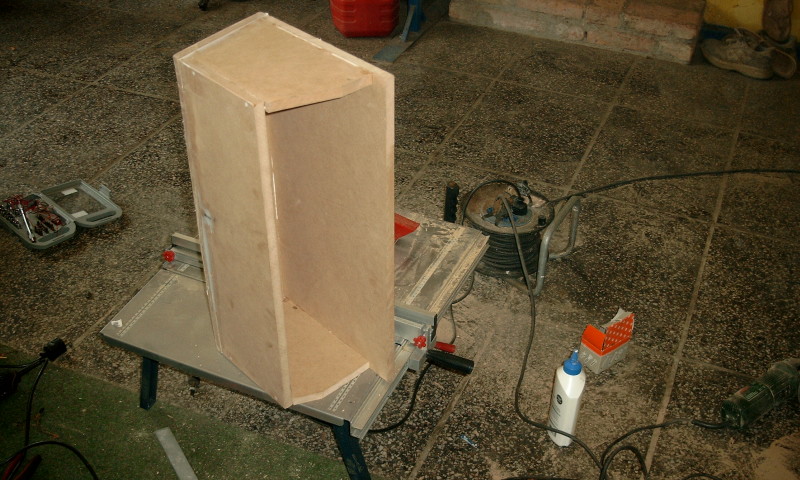

Dann den hinteren Teil bauen, Winkel berechnen etc...

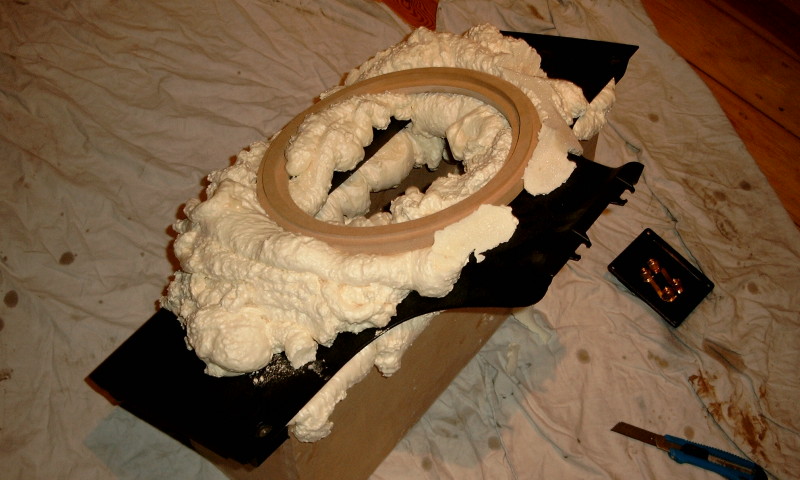

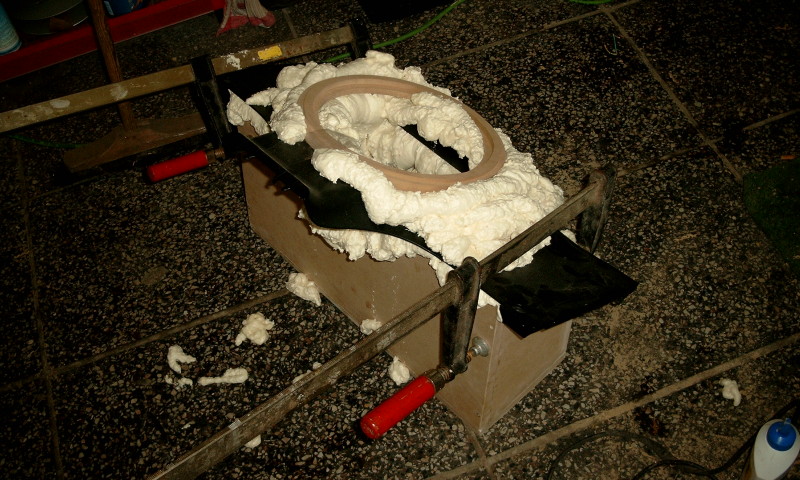

Dann wurde es schaumig....







Hier wurde der Schaum schon ein wenig "beschnitten" :b


Und nochmal weil es soooo schön war....
Im Gehäuse ist nicht eine Schraube zu finden, alles geschäumt
(Außer natürlich das MDF Gehäuse...)

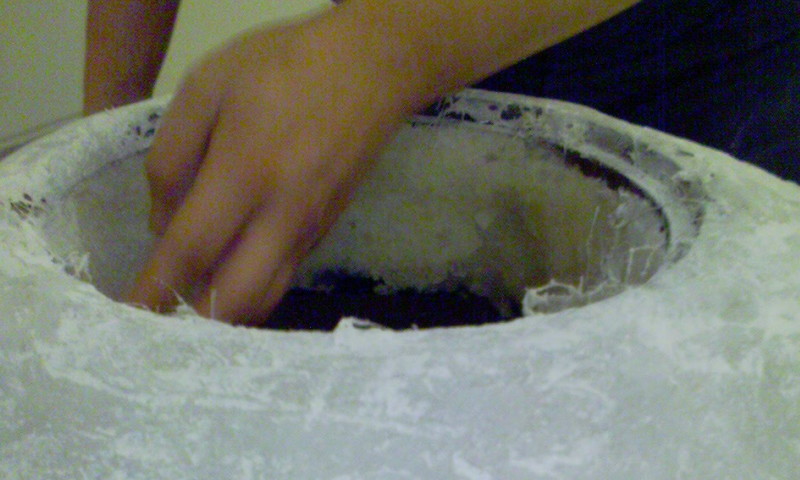

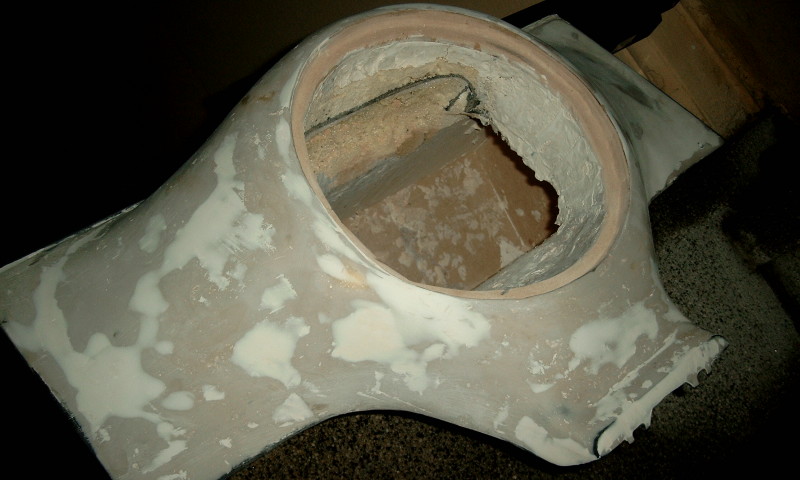

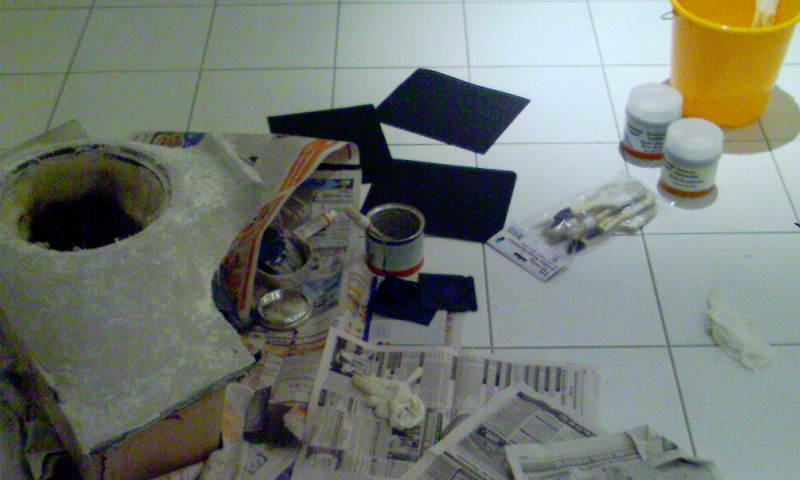

Nachdem das Gehäuse laminiert wurde, musste gespachtelt werden
um die Rundungen perfekt zu machen, ich habe in 5 Tagen
ca 4kg GFK Spachtel und 2 KG Feinspachtel verspachtelt und wieder
abgeschliffen :#








Jaja und da bin ich am schleifen.....



Hier schonmal etwas weiter...

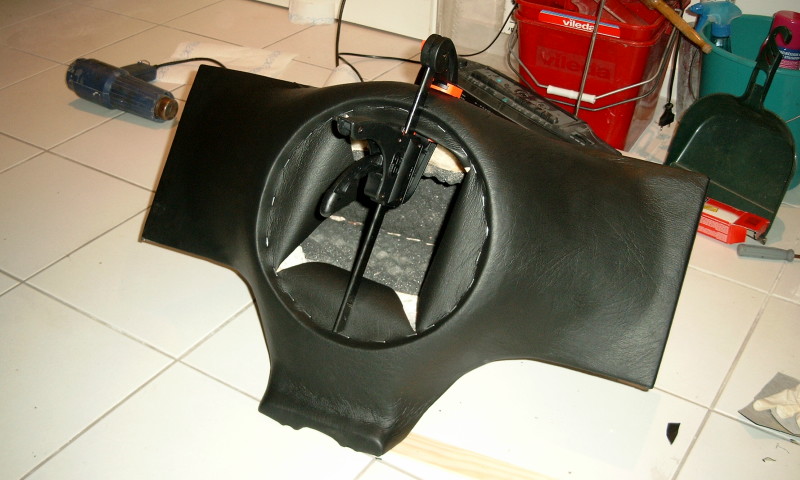

Und hier hab ich es grade mit Leder bezogen....



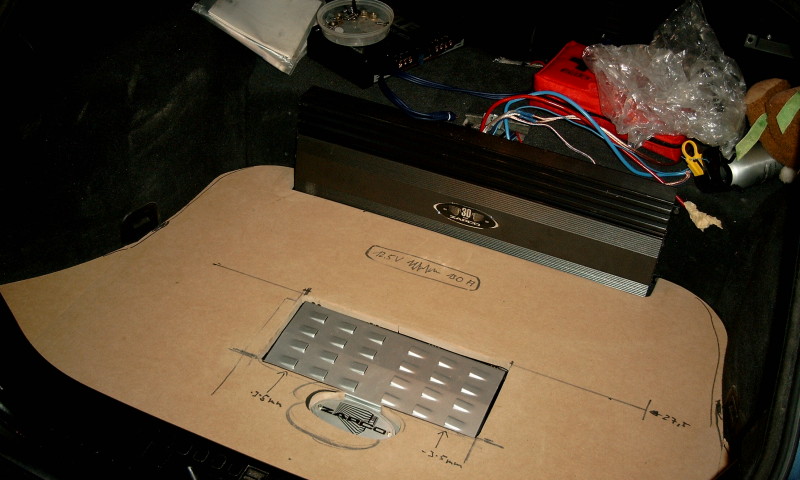

Hier der MDF Boden....

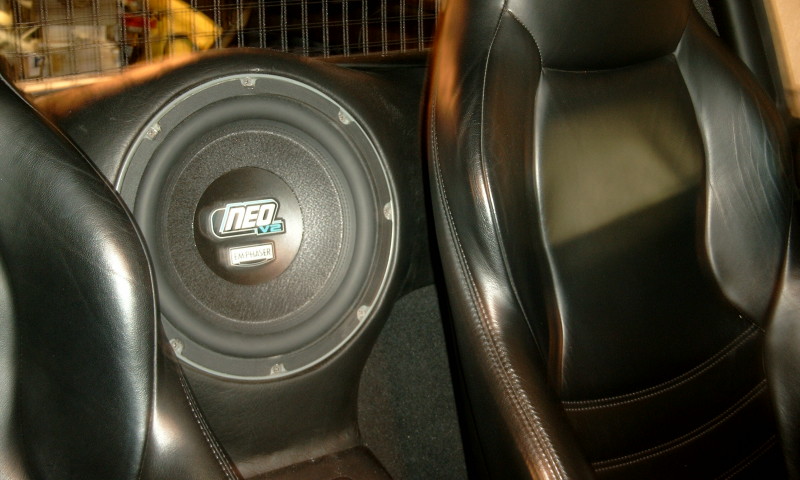

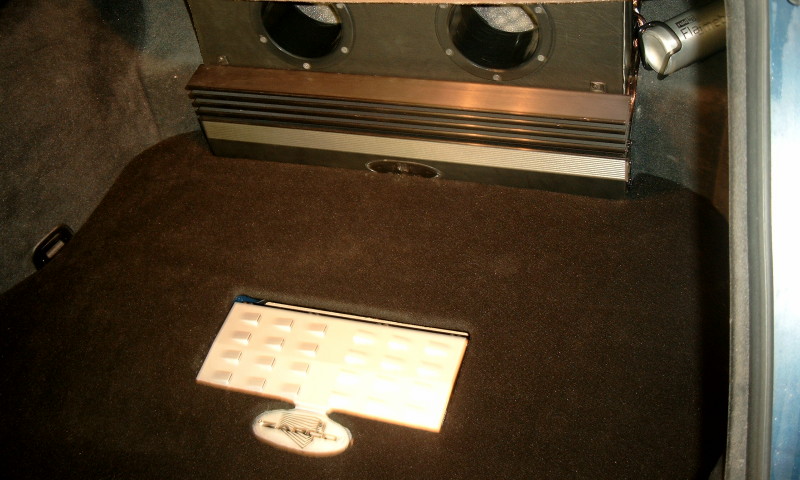

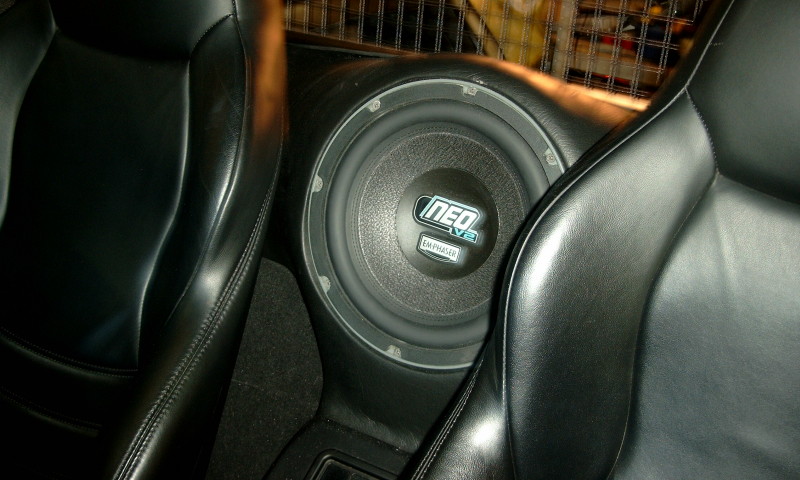

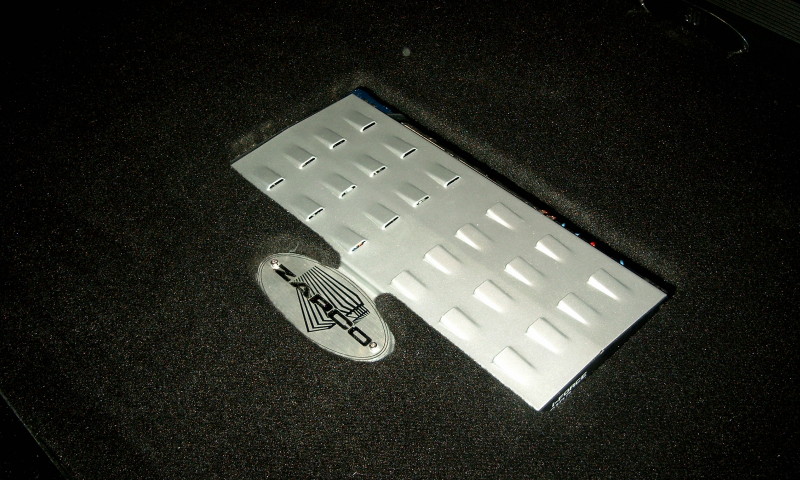

Hier das fertige Ergebnis:














Nun zu meiner Meinung....
Nachdem alles ferig war, bin ich mit meinem Kumpel zusammen auf einen alten Bahnhof gefahren, Türen auf und ab ging es!!!
Wahnsinn, die Lautstärke ist der Hammer, man hört den Sound noch KM weit und der Sound bleibt bis ins Extreme total klar!!!!
Wahnsinn! Die Arbeit hat sich echt gehlohnt :O
Bin total begeistert.

Gruß Nick
