Hi
scheint doch gar nicht so schwer zu sein...v.a. wenn man an die Pumpe ran will...was meint Ihr?
BMW TIS Home ›
Z' E85 ›
Z4 3.0i (M54) Roadster… ›
Slide-tilt sunroof and convertible top ›
motor-operated convertible top ›
Removing and installing complete convertible top
54 34 101 Verdeck komplett aus- und einbauen
Erforderliche Spezialwerkzeuge:
·00 9 318
·00 9 323
· 54 3 200
Erforderliche Vorarbeiten:
· Verdeckkastenboden ausbauen
· Seitenverkleidung-Oberteil hinten an B-Säule lösen
· Ggf. Kontaktbuchse Hardtop ausclipsen
Achtung!
Beschädigungsgefahr: Fahrzeugheck abdecken!
Verschmutzungsgefahr: Abdichtung Verdeckkasten reinigen und abkleben!
Verdeck schließen.
Die Sechskantschrauben ① an Verdeckleiste hinten rundherum lösen.
Hinweis:
Arbeiten vom Gepäckraum aus durchführen.
Verdeck halb öffnen.
Abdichtung Verdeckkasten ringsherum von der Außenhaut abziehen.
Verdeck öffnen.
Abdeckung ① nach oben ausclipsen.
Abdichtung ② am Punkt ⑤ lösen.
Hinweis:
- Neuer Stand: Punkt ⑤ mit Gummistopfen in B-Säule befestigt.
- Alter Stand: Punkt ⑤ mit doppelseitigem Klebeband befestigt.
- Ersatz alter Stand: Gummistopfen von Abdichtung ② abschneiden.
Lasche der Abdichtung ② nach oben klappen. Rastnasen ④ etwas zur Seite biegen, Abdichtung ② nach oben ziehen und nach vorn aus der Abdichtung Verdeckkasten ③ ausfädeln.
Ablageverriegelung vom Verdeck entriegeln.
Demontagedeckel ① und Grill ② mit Spezialwerkzeug00 9 323 (oben ansetzen) links und rechts ausclipsen.
Schrauben links und rechts lösen.
Seitenverkleidung etwas abziehen und Steckverbindungen trennen:
1. nur EH-Verdeck
2. nur EH-Verdeck
3. manuelles und EH-Verdeck
Kabel ausclipsen.
Einbauhinweis:
Kabelverlauf an B-Säule beachten.
Verdeckleiste mit Spezialwerkzeug 00 9 318 leicht nach innen drücken und gleichzeitig nach oben aus Klammer ① heben.
Achtung!
Für die nachfolgenden Arbeiten ist eine Hilfsperson erforderlich.
Verdeckgestänge links und rechts aus B-Säule ausheben.

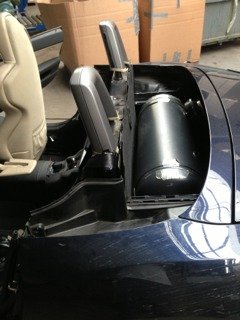

Ggf. auf der linken Seite das Hydroaggregat aus B-Säule ausheben.
Verdeck (mit Hydroaggregat) nach vorn oben aus Verdeckkasten heben.
Hinweis:
Sollte sich das Verdeck verkanten oder das Hydroaggregat unter der Klammer der Verdeckleiste festsitzen:
· Verdeck fast schließen (nicht verriegeln)
· von innen das Hydroaggregat nach innen ziehen
· geschlossenes Verdeck ausheben
Verdeck auf Spezialwerkzeug 54 3 200 ablegen.
scheint doch gar nicht so schwer zu sein...v.a. wenn man an die Pumpe ran will...was meint Ihr?
BMW TIS Home ›
Z' E85 ›
Z4 3.0i (M54) Roadster… ›
Slide-tilt sunroof and convertible top ›
motor-operated convertible top ›
Removing and installing complete convertible top
Sprache ändern:
BMW TIS - 54 34 101 Verdeck komplett aus- und einbauen54 34 101 Verdeck komplett aus- und einbauen
·
·
· 54 3 200
· Verdeckkastenboden ausbauen
· Seitenverkleidung-Oberteil hinten an B-Säule lösen
· Ggf. Kontaktbuchse Hardtop ausclipsen
Beschädigungsgefahr: Fahrzeugheck abdecken!
Verschmutzungsgefahr: Abdichtung Verdeckkasten reinigen und abkleben!
Die Sechskantschrauben ① an Verdeckleiste hinten rundherum lösen.
Hinweis:
Arbeiten vom Gepäckraum aus durchführen.
Abdichtung Verdeckkasten ringsherum von der Außenhaut abziehen.
Verdeck öffnen.
Abdichtung ② am Punkt ⑤ lösen.
Hinweis:
- Neuer Stand: Punkt ⑤ mit Gummistopfen in B-Säule befestigt.
- Alter Stand: Punkt ⑤ mit doppelseitigem Klebeband befestigt.
- Ersatz alter Stand: Gummistopfen von Abdichtung ② abschneiden.
Lasche der Abdichtung ② nach oben klappen. Rastnasen ④ etwas zur Seite biegen, Abdichtung ② nach oben ziehen und nach vorn aus der Abdichtung Verdeckkasten ③ ausfädeln.
Demontagedeckel ① und Grill ② mit Spezialwerkzeug
1. nur EH-Verdeck
2. nur EH-Verdeck
3. manuelles und EH-Verdeck
Einbauhinweis:
Kabelverlauf an B-Säule beachten.
Für die nachfolgenden Arbeiten ist eine Hilfsperson erforderlich.
Ggf. auf der linken Seite das Hydroaggregat aus B-Säule ausheben.
Verdeck (mit Hydroaggregat) nach vorn oben aus Verdeckkasten heben.
Hinweis:
Sollte sich das Verdeck verkanten oder das Hydroaggregat unter der Klammer der Verdeckleiste festsitzen:
· Verdeck fast schließen (nicht verriegeln)
· von innen das Hydroaggregat nach innen ziehen
· geschlossenes Verdeck ausheben
