CanBus

[Eti_enne]

Der CanBus macht mich fertig!!
kurze Erläuterung des Problems
Radio nicht bedienbar läuft aber Bildschirm vom Navi bleibt Dunkel. Blinker blinkt nicht im Tacho.Lichthupe geht net Verdeck nur sporadisch

Batterie ist neu
Sicherungen geprüft

Updateobald ich allerdings das Masse Kabel durch ein Kabel mit weniger Durchmesser ersetze, funktionieren alle Systeme einwandfrei, weil das ganze Bordnetz dann etwas schwächer ist.

Das Auto lässt sich dann logischerweise nicht starten, weil der Strom nicht reicht aber alles funktioniert. Hat irgend jemand eine Idee, wo ich ansetzen kann



[schulz0507]

Sind irgendwelche Zusatzmodule (Licht, Verdeck oder Freisprecheinrichtung) verbaut? Falls ja, dann die Module und die Verkabelung prüfen.

Ein ähnliches Verhalten hatte ich, als ich solche Module aus einem Zetti entfernt hatte, um ihn wieder in Originalzustand zu versetzen.



[bezerker]

Genau, erstmal alle Zusatzmodule abstecken. Der Bus hat Abschlusswiderstände (Wellenwiderstände) die in dedizierten Modulen (Tach z.B.) verbaut sind. Wenns dann geht nach und nach wieder zusammen stecken.
Wenn nicht, dann kann man den Widerstand zw. Bus-Hi und -Low messen. Da müsste man gucken, was die typischen Werte sind. Ggfs. liegt ein Kurzschluss oder Unterbrechung vor. Das Fzg. hat ja verschiedene Bus-Systeme... sicher, dass es CAN ist?



[Eti_enne]

Sind irgendwelche Zusatzmodule (Licht, Verdeck oder Freisprecheinrichtung) verbaut? Falls ja, dann die Module und die Verkabelung prüfen.

Ein ähnliches Verhalten hatte ich, als ich solche Module aus einem Zetti entfernt hatte, um ihn wieder in Originalzustand zu versetzen.

Habe im Kofferraum ein BT Adapter liegen gehabt vom Vorbesitzer sind 2 kleine Stecker die dort noch liegen die sehen aber sehr original aus sind im Kabelbaum eingewickelt und steht bmw drauf



[Eti_enne]

Genau, erstmal alle Zusatzmodule abstecken. Der Bus hat Abschlusswiderstände (Wellenwiderstände) die in dedizierten Modulen (Tach z.B.) verbaut sind. Wenns dann geht nach und nach wieder zusammen stecken.
Wenn nicht, dann kann man den Widerstand zw. Bus-Hi und -Low messen. Da müsste man gucken, was die typischen Werte sind. Ggfs. liegt ein Kurzschluss oder Unterbrechung vor. Das Fzg. hat ja verschiedene Bus-Systeme... sicher, dass es CAN ist?

Ich bin mir relativ sicher, dass es da Can ist allerdings nicht so 100 % beim auslesen kam irgendwann mal ein Airbag Fehler raus und Maße Fehler Kombi Instrument Werkstatt meinte das ist can Bus die Steuergeräte kommunizieren leider gar nicht. Man kann nur aufs Motorsteuergerät und den Tacho zugreifen. Die anderen Steuergeräte machen dicht



[bezerker]

Das Kombiinstrument ist ein wichtiges Glied der Kette. Check mal ob die Masseleitung (Pin1 Braun) ok ist und keine Unterbrechung Richtung der Karosse hat. Dann könntest Du die Bus-Leitungen (Low Pin16 GE/BR + High Pin17 GE/RT) weiter verfolgen und durchmessen, ob Kurzschluss gegen Masse oder offen. Die Leitungen tauchen bei vielen weiteren Modulen auf (DME, DSC, EPS, Lenkwinkelsensor).



[Eti_enne]

Das Kombiinstrument ist ein wichtiges Glied der Kette. Check mal ob die Masseleitung (Pin1 Braun) ok ist und keine Unterbrechung Richtung der Karosse hat. Dann könntest Du die Bus-Leitungen (Low Pin16 GE/BR + High Pin17 GE/RT) weiter verfolgen und durchmessen, ob Kurzschluss gegen Masse oder offen. Die Leitungen tauchen bei vielen weiteren Modulen auf (DME, DSC, EPS, Lenkwinkelsensor).

Danke für die Tipps aber was ich einfach nicht verstehe, warum alles einwandfrei funktioniert sobald das Bordnetz etwas zu wenig Strom hat



[Zunder]

Grüße Euch, verzeiht mir meine Unerfahrenheit, wo finde ich im e86 die canbus Leitung high und low im Motorraum und im Armaturenbrett? Ja brauche beide Stellen.
Farben gelb/braun Und gelb/rot sind die richtig?
Danke im voraus für Eure Antworten:)



[andifossi]

Grüße Euch, verzeiht mir meine Unerfahrenheit, wo finde ich im e86 die canbus Leitung high und low im Motorraum und im Armaturenbrett? Ja brauche beide Stellen.
Farben gelb/braun Und gelb/rot sind die richtig?
Danke im voraus für Eure Antworten:)

Wofür? Was hast du denn vor?



[andifossi]

@bezerker ??



[bezerker]

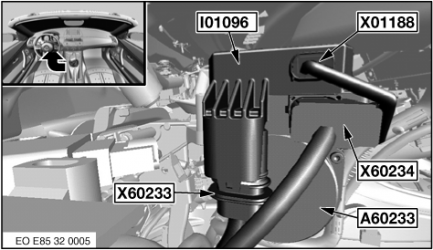

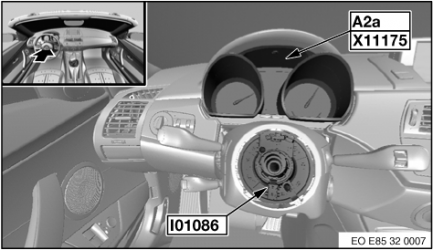

Armaturenbrett am EPS Stecker X60234 oder Instrument Cluster Stecker X11175:


Die Farben passen:

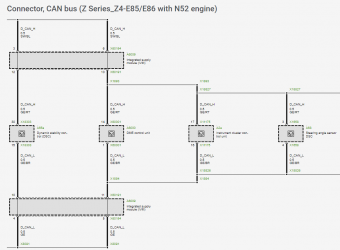

Im Motorraum gibts einige Stellen (DSC, DME, IVM):



[Zunder]

Armaturenbrett am EPS Stecker X60234 oder Instrument Cluster Stecker X11175:
Anhang anzeigen 638425 Anhang anzeigen 638428

Die Farben passen:
Anhang anzeigen 638426 Anhang anzeigen 638429

Im Motorraum gibts einige Stellen (DSC, DME, IVM):
Anhang anzeigen 638427



[Zunder]

Vielen Dank...
