Hallo zusammen,
ich habe vor einiger Zeit den Beitrag von @pfitschigogal zu seinem Umbau gelesen und mir war sofort klar - das ist die Lösung für mich! Vielen Dank an dieser Stelle!
Das Ziel des Umbaus ist es, die original Z4 Optik nicht zu verändern und die Elektronik aus einem XTRONS Radio in das Gehäuse des Original CID und den Touchscreen in den Klappmechanismus einzubauen.
Ich bin noch am Anfang, aber möchte meine Erfahrungen niederschreiben, vielleicht hilft das dem Einen oder Anderen...
Radioauswahl:
Das momentan aktuellste XTRONS Android Autoradio für den E46 ist das PQ7046. BMW / Rover / MG | Various| Android 10 | Hexa Core | 4GB RAM & 64GB ROM | HD Output | PQ7046B
Die XTRONS Website ist eine Zumutung. Es gibt mehrere Webseiten, nach einigen Support Chats ist klar, nur wenn man von der xtronsgermany.de Seite bestellt, wird das Gerät auch aus der EU verschickt, sonst kann es gut sein, dass das aus HK verschickt wird (und man Zoll zahlen muss!!). Das PQ7046 war dann natürlich nicht auf der Deutschen Website zu finden, wurde aber nach einigen weiteren Anfragen via Chat aufgenommen und konnte bestellt werden - die Lieferung erfolgte auch Reibungslos aus Deutschland.

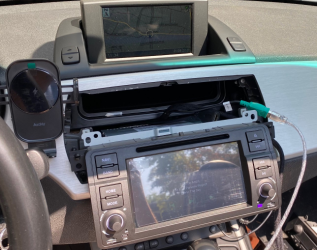

Testauf/einbau:
Das Radio war geliefert, aber was funktioniert nun und was nicht? Es gibt so viele Informationen im Internet und viele widersprechen sich. Meine größte Sorge war der original DSP. Auf der XTRONS Website kann man dazu nichts Sinnvolles finden, im Internet gibt es Informationen, dass man den DSP nur über die IBUS App aktivieren kann. Somit einfach das CID Bedienteil ausbauen und das XTRONS einfach mal fliegend aufbauen
- Zündschlüssel umdrehen und ... man hört Musik! Der DSP wird ohne irgendwelchen Zusatztools aktiviert und funktioniert einwandfrei. Man hat allerdings keine Möglichkeit mehr ihn zu konfigurieren
- MFL funktioniert einwandfrei! Laut, Leise, Forward, Backward, Mode wechseln Telefonmenü.
- Handy Pairen, erfolgreich; Anrufe funktionieren mit eingebautem Mikrofon schon gut, A2DP ebenso einwandfrei

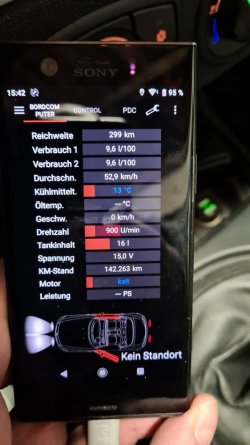

- Meinen OBD/Inpa kompatiblen USB Adapter erkannte die XTRONS SW zwar nicht, aber Deep ODB hat ihn gleich erkannt und kann Werte auslesen und anzeigen.

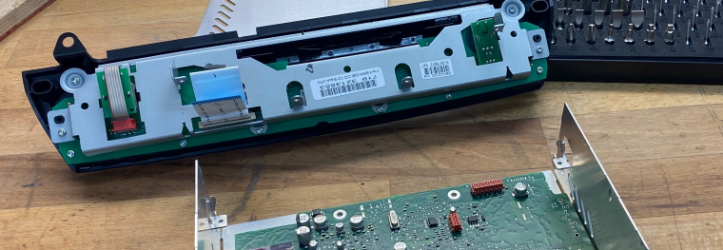

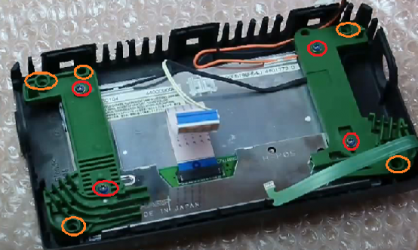

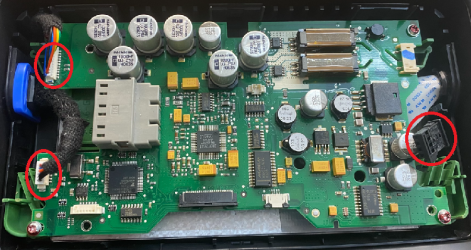

Erstes Zerlegen des CID Bedienteil:
Nachdem ich leider kein gebrauchtes CID Bedienteil finden konnte, habe ich schnell das meinige geöffnet. Das Bedienteil kann einfach vom Radioteil getrennt werden. Es scheint keine "Intelligenz" auf dem Bedienteil vorhanden zu sein, somit könnte es funktionieren, über einen FFC adapter die Bedieneinheit ohne diese zu zerlegen auf die Bedienknöpfe des XTRONS zu mappen.
Bedienteil muss noch komplett zerlegt und durchgemessen werden:

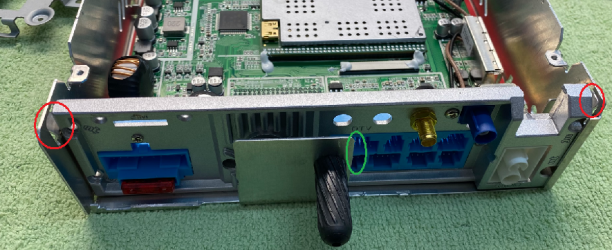

Zerlegen des XTRONS:
Es ist schon etwas schwer gefallen ein neues 350 Euro Gerät sofort zu zerlegen, aber dafür wurde es ja gekauft ... ;-) Wenn man das DVD Laufwerk ausbaut (braucht eh keiner) bleibt auf den ersten Blick nicht viel über:

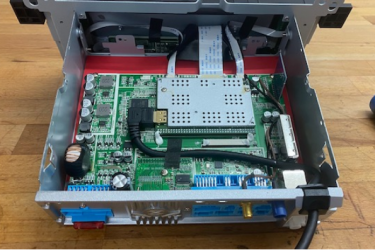

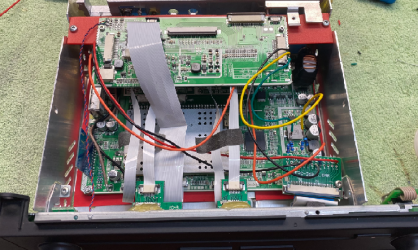

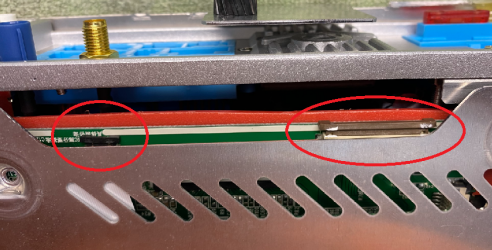

System Board im Gehäuse:

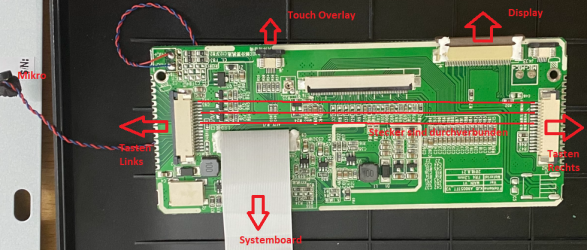

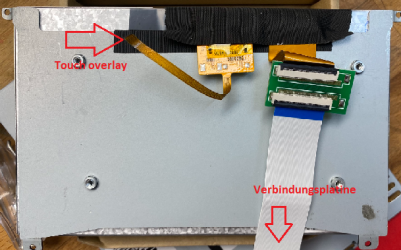

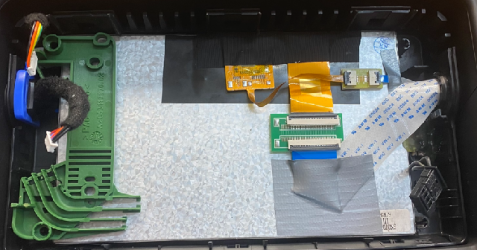

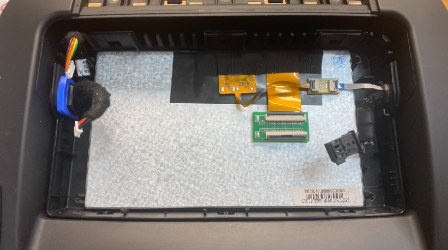

"Verteilerplatine" original hinterm Display montiert:
Interessant ist, dass die Stecker für die Tasten 1zu1 durchverbuinden sind, somit kann man jednefalls komplexität einsparen.

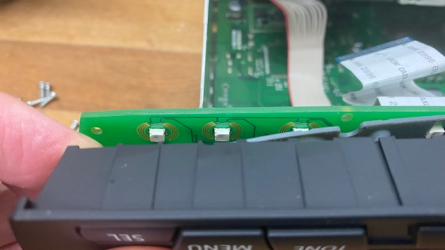

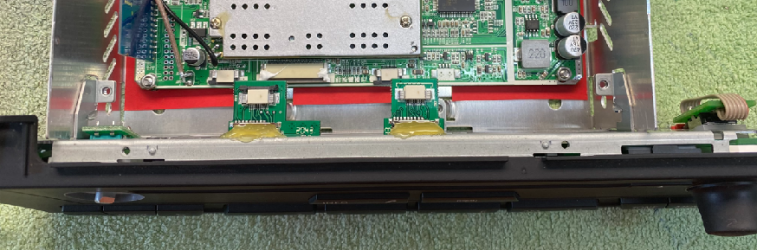

Tasten:
Display:
XTRONS Tasten/Stecker durchgemessen:
Rechte Tasten:
Eject: 30kOhm
Next: 18kOhm
Back: 22kOhm
Play/Pause: 2,7kOhm
Reset: 0kOhm
Linke Tasten:
Navi: 6,8kOhm
Band: 42kOhm
Home: 820Ohm
Mode:68kOhm
Drehregler rechts Draufsicht:
Oberen Pins:
Links: GND
Recht: Druck (118kOhm)
Untere Pins:
Links: Dreh (20kOhm)
Mitte: GND
Rechts: Dreh (10kOhm)
Drehregler links Draufsicht:
Oberen Pins:
Links: GND
Recht: Druck (10Ohm)
Untere Pins:
Links: Dreh (6,8kOhm)??
Mitte: GND
Rechts: Dreh (6,8kOhm)??

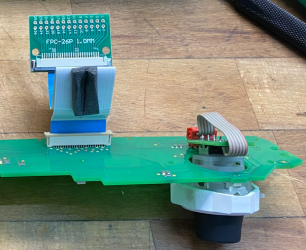

FFC-Steckerbelegung vom "oben":
Pin3: Reset
Pin4: Drehregler Drehbewegung (rechter Regler)
Pin5: Taster "Daten"
Pin6: Drehregler Drehbewegung (linker Regler)
Pin7: GND
Pin9: LED Farbe1
Pin13: LED Farbe2
Pin14: LED Farbe3
Offene Fragen:
- Wie lange können die FFC-Verlängerungskabel werden, ohne die Qualität zu beeinträchtigen?
- Montiere ich die Verbindungsplatine hinter das Display oder ins CID Bedienteil?
Nächste Schritte:
- Verschiedenen Kabel und Verbinder bestellen
- Mit den Längen experimentieren, ich hoffe 50 cm gehen sich aus, dann hat man es etwas leichter beim Einbau.
- Überlegung ob Resler Modul nötig ist - was kann die IBUS App mehr als Depp ODB? Alle Codierungen mach ich eh über NCS Expert ...
- ...
Nachdem ich dafür den Z4 zerlegen muss, werde ich damit auf schlechteres Wetter warten ... obwohl es heute nur noch 16 Grad hatte!
So long!
