How-To: Komplettes iPhone-Display auf dem Navibildschirm

Und ? Ich greife das thema mal wieder auf. Gibts weitere Erkenntnisse wie man das iPhone so gut es geht in den zetti integrieren kann? Ich hätte das wirklich sau gerne!

Ich hab es wieder ausgebaut, hab festgestellt dass ich das nicht brauche da ich mit Kurvenfahren und Blümchenpflücken viel zu beschäftigt bin um auf den Navibildschirm mit gespiegeltem iPhone Bildschirm zu schauen :laugh4:

Zuletzt bearbeitet:
Ich hätte das wirklich sau gerne!
ich hatte es in meinem Roadster ja auch. Im Coupe hab ich den Kabelsatz nicht montiert, da ich eh genug Hantier mit dem Kabelbaum hatte (wegen Rechtslenkerumbau).
Falls noch Bedarf an dem kompletten Set (Dietz, HDMI-Adapter, etc.) besteht, kann ichs mal rauskramen.

Hallo zusammen,

Ich wollt euch auch mal meine Lösung zur iPhone Spiegelung auf dem Navi-Bildschirm zeigen.
Es hat mit der Spielerei eine Rückfahrkamera nachzurüsten begonnen und uferte dann doch etwas aus.

Verbaut sind:
Navi Pro mit DSP
Dietz 1265
Intravee 2
Mirabox
NF-Enstörfilter
AV Switch

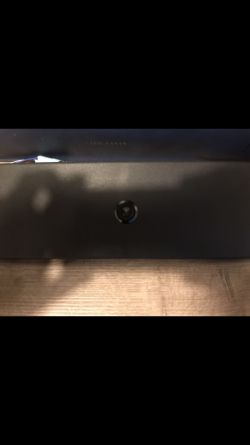

Rückfahrkamera

Hauptgrund war die Rückfahrkamera, da ich mich aber schonmal mit der IPhone Integration in den Z beschäftigt hatte, sollte das jetzt auch noch mal in Angriff genommen werden, da die navigation immer öfter über das IPhone stattfindet. Sei es meine Frau die neben mir die Ihr Handy zur Navigation anmacht oder ich selber.
Dabei sollte aber auf jeden Fall die volle Funktion des MFL bestehen bleiben.
Die Lautstärke zu regulieren war ja soweit kein Problem aber Musiktitel weiter zu Skippen schon war bisher nicht möglich.
Am liebsten wäre mir eine Carplay Integration gewesen. Aber nach Rücksprache mit vielen Herstellern ist der Markt des MK1-4 Infotainments nicht mehr interessant. Vor allem da nur der Z4 und der X3 ein Display besitzen welches von der Head Unit getrennt ist. Aus der Ecke der Xtrons Radios ist daher auch keine Plug and Play Lösung zu erwarten.

Eigentlich wollte ich auf eine Kabelgebundene Ausführung verzichten. Deswegen habe ich mein Apple TV auf 5V Micro-USB umgebaut und dieses mit in das Fahrzeug integriert.
So kann ich alle Inhalte via „Bildschirmsynchronisation“ an das ATV streamen und diese auf dem Navi Monitor wieder geben.
Da das ATV die Bildausgabe nur via HDMI-Kabel ermöglicht, und mich das ganze Adaptergefummel inkl. USB-Adapter genervt hat, habe ich auf die eine andere Lösung umgesattelt die auch Android unterstützt. Somit habe ich auch wieder einiges an Platz gewonnen.

Momentan habe ich die Mirrorbox am laufen, welche mir besser als das ATV gefällt, da die Wifi Verbindung jetzt automatisch abläuft und diese wie das Apple TV arbeitet.
US $39.46 36% OFF|Für ios12 Auto Spiegel Link WIFI Auto Spiegel Box für Android iOS Telefon Audio Miracast DLNA Airplay Wlan Smart Bildschirm mirroring in Für ios12 Auto Spiegel Link WIFI Auto Spiegel Box für Android iOS Telefon Audio Miracast DLNA Airplay Wlan Smart Bildschirm mirroring aus Radio & TV Broadcast Ausrüstungen auf AliExpress.com | Alibaba Group

Bei dem Apple TV musste ich manchmal noch per Hand über den mobilen-Hotspot die Wifi-Verbindung herstellen. Mittlerweile sollte das aber auch mit der App „Kurzbefehle“ von alleine gehen.
Die Mirrorbox Unterstützt auch das Aktuellste IOS und sogar mit Updates versorgt. Das war mir persönlich am wichtigsten.
Zudem kann es per Chinch und ohne Adapter an das Dietz angeschlossen werden. Die Versorgungsspannung ist entweder 12V oder Micro-USB 5V.

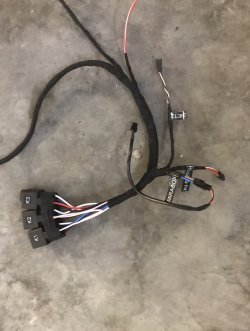

Was ehrlicherweis am längsten gedauert hat war das logische verschalten der ganzen Bauteile, so das diese nicht die Batterie leer saugen aber auch Störungsfrei arbeiten und beim aufschließen betriebsbereit sind.

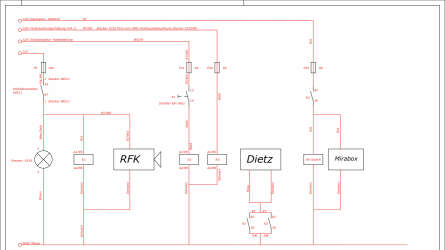

Meinen Schaltplan habe ich mal als Bild mit angehangen.

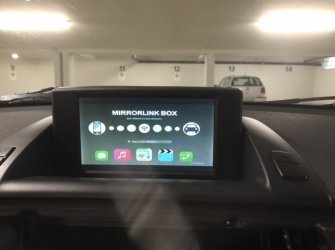

Wenn das Fahrzeug aufgeschlossen wird schaltet sich die Mirabox ein und ist sobald der Navibildschrim aufgeklappt ist auch betriebsbereit. Abgeschaltet wird die Box über die Verbraucherabschaltung vom GM5 bzw. ich habe diesen von der Kofferraumbeleuchtung abgezwackt 😉.

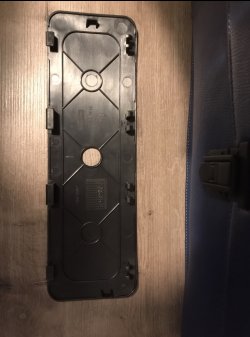

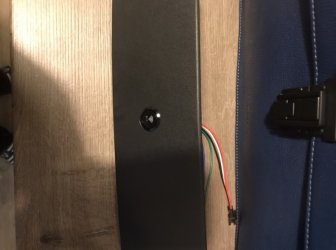

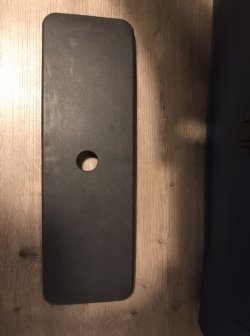

Zum umschalten auf die Box habe ich einen kleinen Schalter, dieser ist in der Abdeckung über dem Aschenbecher integriert. Anders ist das Diez leider nicht einzuschalten.
Die Umschaltung auf die RFK funktioniert aber automatisch sobald der Rückwärtsgang eingelegt ist.
Das die Bedingung via MFL klappt habe ich zufällig raus gefunden.
Zuerst wollte ich mir eine Arduino Anwendung basteln welche die Signale umwandelt und an das iPhone weiter leitet und auch das Dietz über eine Radiotaste einschaltet.
Aber wenn das iPhone am intravee eingesteckt ist (hatte es zum Laden eingesteckt) und die „Bildschirmsynchronisation“ am iPhone aktiviert wird bleibt die Bedienung des MFL aktiv.
Das bedeutet, wenn das iPhone via Kabel verbunden ist kann es noch mit dem MFL bedient werden. Das Bild und der Sound laufen über die Mirabox zum Dietz und werden dann in das Radio gespeist.

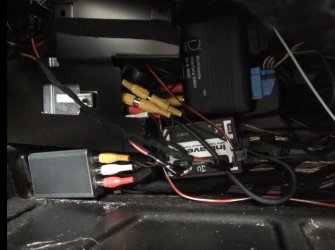

Verbaut habe ich alles an der Position, wo eigentlich das Original Video Modul sitz, welches aber in meiner Ausstattung fehlt.
Mit dem BMW Videomudul ist die Umschaltung dann auch über das BMW Radio möglich, allerdings wird der Ton dann nur in Mono und nicht Stereo wie mit dem Dietz wiedergegeben.
Die Bilder zeigen den Zustand als ich alles provisorisch zusammen gesteckt habe um es zu testen.

Hier noch ein Video mit der Bedingung


Gruß


Anhänge

  • 1E00744A-9BFE-4723-B19E-01FB302C2F84.jpeg
    201,4 KB · Aufrufe: 118
  • E5363765-EEEB-4D52-A755-26EE7A5DD87D.jpeg
    184,6 KB · Aufrufe: 106
  • A8DA4080-417D-470D-8451-11748D2751AF.jpeg
    186,3 KB · Aufrufe: 81
  • 8BD26C65-E27C-4538-8F82-835C04F9CCAB.png
    274,7 KB · Aufrufe: 80
  • 5D5A4615-FE13-41F0-91DB-8E6481A8845E.jpeg
    110,4 KB · Aufrufe: 85
  • 7705FD03-DECD-4177-B0A1-3203A486C3DC.jpeg
    103,3 KB · Aufrufe: 126
  • C978373C-3071-43FB-B6E7-66E551CA97B9.jpeg
    79,8 KB · Aufrufe: 136
  • 8DB4E906-001D-45DB-9839-541D4D0FEE88.jpeg
    201,1 KB · Aufrufe: 123
  • A38B08E5-8577-483A-BEF8-34BF7C9517E0.png
    181 KB · Aufrufe: 95
  • A4832409-2E3F-44D0-831B-66AAF068EF68.jpeg
    193,3 KB · Aufrufe: 148
Wow, das ist ja auch eine Klasse-Umsetzung. Gefällt mir super!
Kommt auch noch auf meine (ohnehin zu lange) Liste der anstehenden Modifikationen...
Mich würde noch interessieren, welche Rückfahrkamera und welchen AV-Switch Du verwendest.

Btw., ein wenig OffTopic... täuscht mich das Video, oder hast Du Dein Armaturenbrett mit Alcantara bezogen und den Lenkrad-Airbag mit Leder?

Viele Grüße,
Dirk

Danke für die Positive Rückmeldung,

Av-Switch habe ich diesen Verwendet:
Video Universal 2x Cinch Switch Umschaltbox Navi Chinch Splitter Y-Adapter | eBay

Relais habe ich diese eingesetzt
5x KFZ Relais Öffner Schließer Auto Umschaltrelais Wechselrelais 12V 40A Sockel! | eBay

und um sicher zu gehen habe ich alle Anschlüsse an das BMW Bordnetzt mit Diesen Sicherungen abgesichert.
10x Sicherungshalter für KFZ-Sicherungen Kabel Flachsicherung PKW Auto MA1140 DE | eBay

NF-Enstörfilter ist dieser
NF-Entstörfilter, Frequenz 20 - 20.000 Hz: Amazon.de: Kamera


Kamera ist diese:
170° HD Autokamera Rückfahrkamera Einparkhilfe Kamera Nachtsicht Wasserdicht KFZ | eBay

da ich aber den Eindruck habe das der Winkel keine echte 170° hat teste ich jetzt noch mal diese.
Meine Frau will auch in Ihrem Mini eine Kamera haben und da kann ich mir das testen oder Beschwerden nicht leisten😉
Rückfahrkamera 170° Winkel wasserdicht: Amazon.de: Elektronik



zu den Leder Sachen:

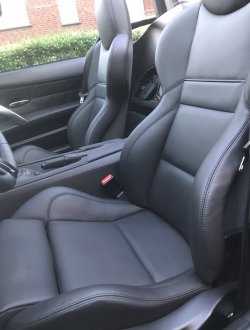

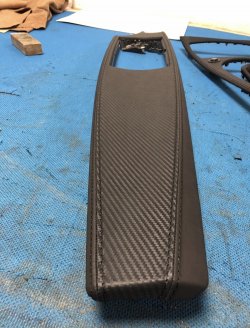

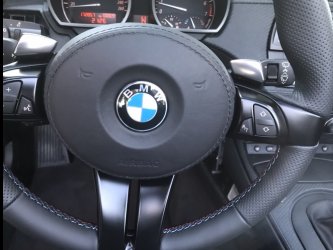

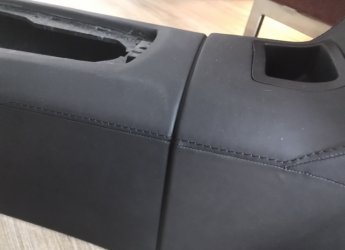

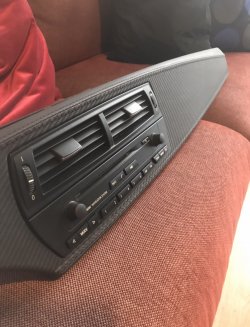

ich habe die New England Ausstattung. Letzten Monat habe ich einen echt fähigen und leidenschaftlichen Sattler gefunden der mir die Sitze neu gemacht hat. Dann kam eins zum anderen. Interieurleisten in Leder+ Carbonleder Mitteltunnel in Leder mit originaler Naht Führung und auch noch der Airbag.
Und die Kniepolster mit M Prägung war iwi noch ne spontane Idee 😉.
Momentan bin ich noch am überlegen das Armaturenbrett zu machen aber das ist mir momentan noch zu viel Aufwand.
Ich vermitteln den Kontakt auch gern weiter. Meine teile hat er echt schnell fertig gemacht (Airbag unter einer Woche) . Die Qualität und Sauberkeit der nähte würde ich besser als original bewerten. Laut Innung ist er auch Deutschland bester Sattlergeselle und hat auch Schulungen zum beledern des Airbag gemacht.

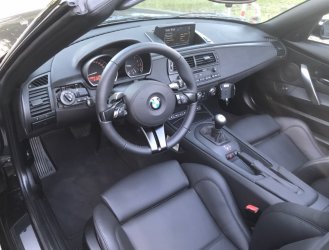

Hier noch ein paar Bilder vom Innenraum.
Nicht wundern da lief die Spiegelung über das Apple TV ;-)


Anhänge

  • 69F7294A-0827-4FC6-BBE2-147FF39337F3.jpeg
    216,6 KB · Aufrufe: 156
  • F4207663-C865-49B5-88B4-FEF05A0A06CD.jpeg
    200,7 KB · Aufrufe: 149
  • 270D6FF9-25F2-4AE0-8316-80266BD02FE6.jpeg
    170,3 KB · Aufrufe: 143
  • 48895F2D-E37F-4627-8048-EB729768D0C6.jpeg
    268,8 KB · Aufrufe: 137
  • 3077437C-DF67-410F-BE42-CF2B934C6982.jpeg
    74,1 KB · Aufrufe: 129
  • 71F261D1-2942-48C1-A8F9-BC196B0AF497.jpeg
    386,9 KB · Aufrufe: 120
Kannst Du mir bitte mal mitteilen, wer das war mit dem Airbag? Denn das hätte ich wirklich gerne auch selber. Habe nur etwas Bedenken wegen der Nähte. Da muss sich der Sattler wirklich gut mit auskennen...
Und eventuell eine grobe Preisindikation für den Airbag-Bezug falls möglich und erlaubt?:lipsrseal2

Aufgrund der vielen Anfragen hier einmal der link zum Sattler und einem neuen Thema dazu;-)



Wäre schön wenn mir jemand mitteilen könnte warum bei mir alles schwarz/weiß ist?!
habe das TV-Modul und somit den HDMI-Wandler und Lightningstecker wie von LOOPER umgesetzt 🤔😇

vielleicht kann mir einer der aktiven dabei helfen 👋😁

Nimm den wandler einmal vom netzt und Steck ihn wieder ein.
kann sein das der Wandler nicht richtig gestartet ist.
HDMI / chinch Kabel einmal raus ziehen und wieder einstecken hilft auch manchmal.
Kann auch sein das der Wandler defekt ist, das hatte ich auch schon.

Nimm den wandler einmal vom netzt und Steck ihn wieder ein.
kann sein das der Wandler nicht richtig gestartet ist.
HDMI / chinch Kabel einmal raus ziehen und wieder einstecken hilft auch manchmal.
Kann auch sein das der Wandler defekt ist, das hatte ich auch schon.

danke Dir das werde ich mal versuchen 👍🏻

Moin an Alle die das Kabel wie am Anfang erklärt auch benutzen um das I-Phone zu spiegeln!

ich Finder der Sound aus dem TV -Ausgang / Eingang ist sehr „leise“ bzw. ohne den voll umfänglichen Sound der Anlage... (Bass)

meine Idee: einen aktiven Subwoofer zwischen HDMI Converter und Anlage, da wo die Chinchstecker des neuen Kabels sind zu verbinden...

Meint Ihr das bringt was ?!🤔🤔🤔

Was ist denn dein Ausgangspunkt and Hifi System(top Hi-Fi, DSP?)
Hast du ein Dietz oder das TV Modul zum
Einspeisen benutzt?

Bei mir kann Ich die Lautstärke und EQ settings am Handy selber noch verstellen womit der Sound weiter beeinflusst wird.
hast du das schon einmal versucht?

Was ist denn dein Ausgangspunkt and Hifi System(top Hi-Fi, DSP?)
Hast du ein Dietz oder das TV Modul zum
Einspeisen benutzt?

Bei mir kann Ich die Lautstärke und EQ settings am Handy selber noch verstellen womit der Sound weiter beeinflusst wird.
hast du das schon einmal versucht?

ja bin mir nicht sicher ob das mit dem IPhone groß anders wird 😇
Und ja ich habe das TV-Modul genutzt ...
will optisch so viel wie es geht auf Original lassen so auch das große Navi 😉
