⌛Projekt: SpiegelHeizung In Italienischen Tunneln (SHiIT) [Erfolgreich abgeschlossen]

[RobbiZ4]

Wirklich winzig, das Ding. Wobei es einen da ja schon fast reizen würde, den Chip mit dem Spannungswandler und dem... Diodenarray(?) abzulöten...

Den Baustein gibt's auch einzeln ohne Gedöns. Diese Platine hat aber den Vorteil, daß dort bereits ein 7805 Spannungsregler integriert ist, um die erforderlichen 5V aus der Versorgung im Auto zu erzeugen.

Hier der direkte Größenvergleich zwischen ATTiny85 mit Spannungsregler und Arduino nano:

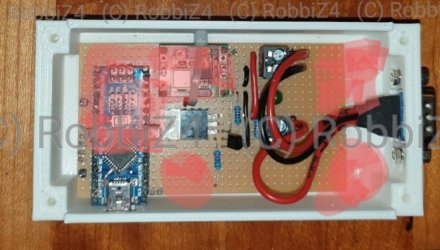

Die rot markierten Bereich in der Box können wegfallen => Reduzierung der Gehäusegröße auf max. 40-50%.



[DennisTheW]

Reduzierung der Gehäusegröße auf max. 40-50%.

Bin gespannt, ob wir die Miniversion auch sehen. Schön, wie du dich da reinoptimierst.



[RobbiZ4]

Bin gespannt, ob wir die Miniversion auch sehen.

Nö, ich denke nicht.

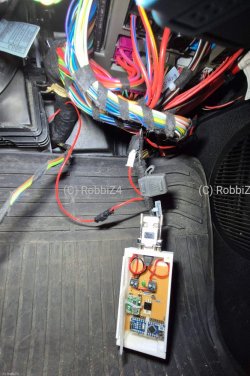

Meine "große" Variante funktioniert ja und ist bereits in meinem Z4 eingebaut. Erst bei einem Nachbau könnte ich ggf. nochmal Handanlegen.

Für mich war dieser Proof-of-Concept erstmal wichtig um zu sehen, ob ich den Code auf den ATTiny85 übertragen bekomme.

Mit den gestrigen Ergebnissen würde ich vielleicht bei einem weiteren Bastelprojekt direkt auf den ATTiny85 zurückgreifen, sofern die geringe Portzahl ausreichend ist.



[RobbiZ4]

Danke @MiSt, den verlinkten Beitrag aus Deinem Screenshot habe ich mir jetzt erst reingezogen.

Wie man das 5 Sekunden boot Delay beim Digispark / Digistump attiny85 entfernt

Neben den ESP8266 Microcontrollern hatte ich mir zum Herumspielen auch ein Dreierpack attiny85 Microcontroller von Digispark bestellt. Diese sind sehr klein, stromsparend und können für verschiedenste kleine Aufgaben herangezogen werden. Der entsprechend installierte Bootloader macht die Entwicklung

bytelude.de

Auch ein interessannter Bericht auf bytelude.de:

Wokwi - eine all in one Simulation von Microcontroller plus weitere Hardware

Wenn man ein bisschen mit Microcontrollern wie dem esp8266, esp32 oder Arduino herumspielt, dann kommt man schnell an den Punkt, dass das ausprobieren neuer Schaltungen und Komponenten relativ zeitaufwendig und auch frustrierend werden kann. Eine Abhilfe schafft hier wokwi. Die Software simuliert mi

bytelude.de

Das werde ich auch mal testen...



[RobbiZ4]

Die Funktionalität wurde mit den weiteren Testergebnissen bei unserem Ausflug nach Tirol bestätigt, mein Projektziel ist erreicht!​

Bei den heutigen Außentemperaturen bis runter auf 4°C konnten wir die unterschiedlichen Heiz-Takte des LIN-Moduls im Beifahrerspiegel mit der Überlagerung durch meine per Arduino gesteuerte Heizkennlinie sehr detailliert überprüfen. Dank der 2-Farb-LED im Beifahrerspiegel lassen sich diese Effekte sehr schön beobachten.

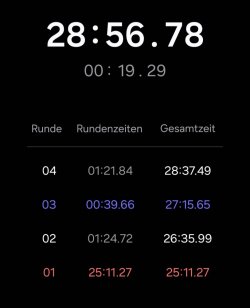

Überraschend ist die im Hintergrund laufende Taktung der Heckscheibenheizung bei geschlossenem Dach, wenn eine zeitliche Begrenzung überschritten wird:

• vor 1 Woche lag die bei 26 Minuten @~10°C
• heute bei ca. 13 Minuten @~4°C
• auch heute ein konstantes Taktverhältnis von 33% (1:20min OFF, 0:40min ON)

Die Heckscheibenheizung läuft im Hintergrund getaktet weiter, obwohl die Anzeige dafür im Armaturenbrett abgeschaltet wurde.

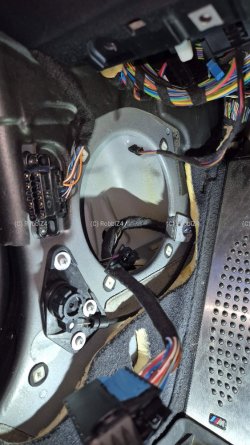

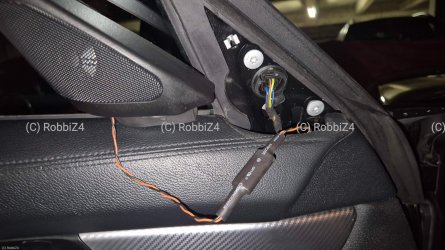

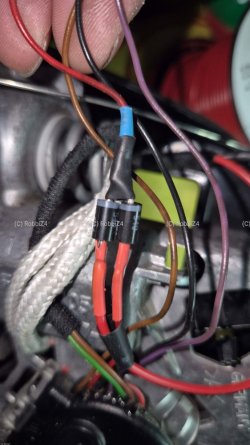

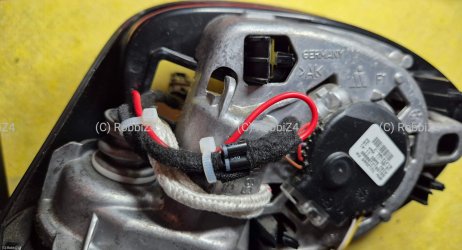

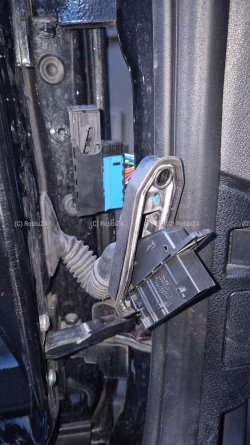

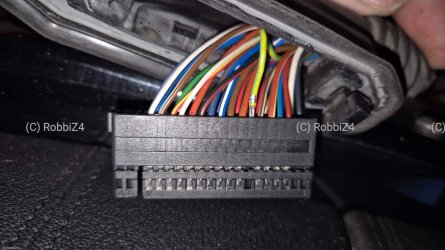

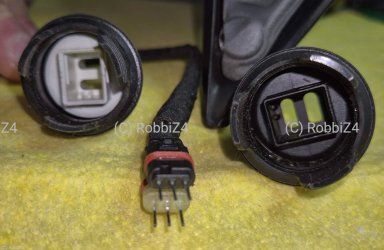

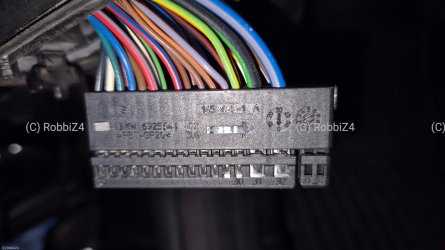

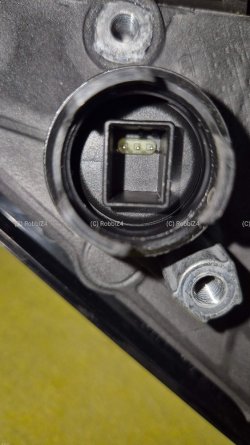

Allerdings bleibt bei meinem Z4 ein wenig Fleißarbeit für mich übrig:

Da muss ich jetzt noch durch, dann ist alles fertig.

Zusammenfassung:​

• [...]

Und dieses WE konnten wir die Spiegel-Lösung im italienischen Umfeld am Brenner bei strömenden R.egen testen

Bei dramatisch fallenden Temperaturen von 26°C runter auf 11°C konnten wir über die im Spiegel integrierte grüne Kontroll-LED verfolgen, wie beim Abfallen der Außentemperatur von 15°C auf 14,5°C die Spiegelheizung vom Z4 automatisch eingeschaltet wurde.

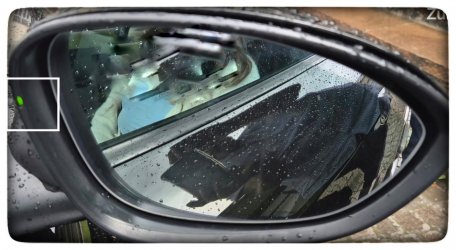

Bild oben, linker Rahmen:
taktende grüne LED der Spiegelheizung



[DennisTheW]

Gefällt mir, die LED. Hat was von nem Totwinkelassistent.



[RobbiZ4]

Gefällt mir, die LED. Hat was von nem Totwinkelassistent.

Noch besser,
das ist ja eine 2-Farben-LED, die dann züsätzlich in einem roten Takt analog zu meiner Zusatzheizungs-Kennlinie blinkt. Das gibt dann ganz witzige Überlagerungen von 2 unabhängigen, variablen Taktungen.
