Umbau auf LED im Innenraum und Kofferraum - Tipp

Scheinrise schrieb:
Das Ablagefach hinter dem Rücklicht auf der Fahrerseite liegt im tiefen Schatten, den die Verkleidung der Stoßdämpfer-Aufnahme/Radhaus wirft.
Zum Vergrößern anklicken....

Da habe ich grad Abhilfe geschaffen ;)

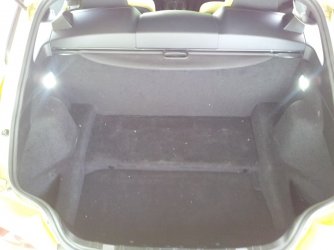

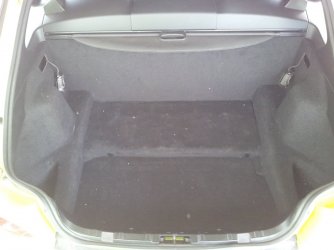

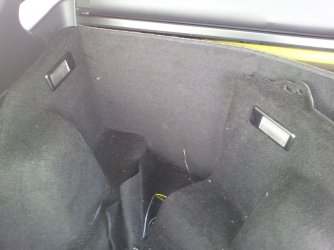

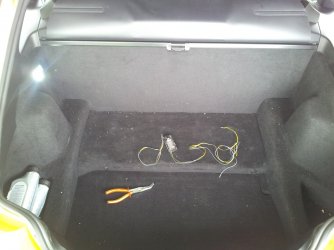

Habe mir noch eine Kofferraumbeleuchtung besorgt und zusätzlich rechts hingesetzt. Gleiche Position wie die originale der linken Seite.

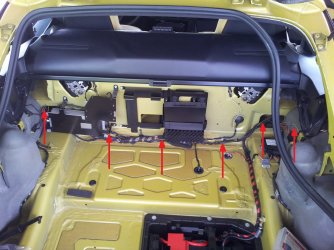

Kostete 15€ und 2 Std. Zeit fürn Einbau, da ich alle Verkleidungen aus dem Kofferraum entfernt habe.

Kann nur mit schlechten Bildern dienen. Die Lichtverhältnisse waren recht schlecht :confused:

PS: JA... ich muss den Kofferraum mal aussaugen. :eek: :o


Anhänge

  • 20150625_121729.jpg
    306,3 KB · Aufrufe: 148
  • 20150625_124434.jpg
    347,5 KB · Aufrufe: 148
  • 20150625_134305.jpg
    222,7 KB · Aufrufe: 150
  • 20150625_134344.jpg
    215,9 KB · Aufrufe: 150
Riiischtiiiscch! :thumbsup:

Wie auch sonst? 8-)


Anhänge

  • 20150625_132352.jpg
    223,4 KB · Aufrufe: 136
Alex85 schrieb:
Riiischtiiiscch! :thumbsup:

Wie auch sonst? 8-)
Zum Vergrößern anklicken....

Welche LEDs hast Du drangeklemmt?

2X10 Watt?
2x9x5630er mit 2x4,5 Watt = 9 Watt?
Olle 5050er?

Frage nur, weil das Zuleitungskabel zur Sofitte auf der Fahrerseite nicht besonders dick ist. Eher dünn.
Laut ETK (http://de.bmwfans.info/parts-catalo...52/L-N/jun2007/browse/lighting/various_lamps/ Position 7) verträgt die Leitung eine 10 Watt Glühbirne.
Möchte mir nichts einbauen, was das Zuleitungskabel zur Schmelzsicherung macht.

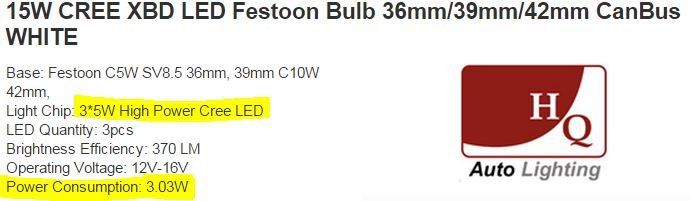

Denn bei einer Reihenschaltung von High-Power-LEDs wird das Zuleitungskabel natürlich stärker belastet. Einen Cree-15-Watter verträgt die Leitung.
Laut Beschreibung zieht der Cree-15-Watter aber nur 3 Watt.





Muss mal Volt und Ampere messen.

Zusatzgehäuse ist http://de.bmwfans.info/parts-catalo...2007/browse/lighting/various_lamps/#6962013_6 / Position 7 ?

Leebmann?

Das ist übrigens eine sehr tolle Lösung. Wenn ich Klarheit habe, was die 15-Watter-Cree tatsächlich an Watt frisst, werde ich sie ebenfalls umsetzen. Eventuell muss zurück gerüstet werden.

Zuletzt bearbeitet:
Scheinrise schrieb:
Welche LEDs hast Du drangeklemmt?
...
2x9x5630er mit 2x4,5 Watt = 9 Watt?
Zum Vergrößern anklicken....

Genau. Die Bombillas 9x5630 aus Spanien. Waren eh 2 Stück in der Packung ;)
Laut Beschreibung haben die 2W
http://www.ebay.de/itm/181561699099


Scheinrise schrieb:
Zusatzgehäuse ist http://de.bmwfans.info/parts-catalo...2007/browse/lighting/various_lamps/#6962013_6 / Position 7 ?
Zum Vergrößern anklicken....
Position 6 ist es... ja. Ich hab se mir allerdings ausm Schlachter besorgt... inkl. dem Stecker und Kabelbaum :D
Bräuchtest halt noch das passende Steckergehäuse und die Pins dazu.

Scheinrise schrieb:
Reihenschaltung
Zum Vergrößern anklicken....

Ersetz das in deiner Denkweise mal durch Parallelschaltung - dann passen auch deine Aussagen.

@Alex85 hat die zweite Leuchte "parallel" zur ersten angeklemmt, dann addieren sich die Ströme und folglich erhöht sich die Gesamtleistung.

Edit: Die Zuleitung zur Kofferraumleuchte hat laut WDS einen Querschnitt von 0,5mm². Das reicht konservativ betrachtet für mindestens 3A, also 36W.
An dem Strang hängen noch die Handschuhfach- und die Ablagefachleuchten.

Zuletzt bearbeitet:
husnock schrieb:
Die Zuleitung zur Kofferraumleuchte hat laut WDS einen Querschnitt von 0,5mm².
Zum Vergrößern anklicken....
?

PS: Hatte mit dem hiesigen Elektrolurch gesprochen. Die 10-Watt-Grenze der Kofferraum-Leuchte bezieht sich auf die Hitzeentwicklung der verbauten Glühlampe. Werde eine stärkere Glühbirne verbaut, werde es so heiß, dass sich die Metall-Halterungen der Sofitte aus dem Plastik des Gehäuses lösen. Birne fällt dann raus.

Ich wollte mal auflisten, was ich jetzt gekauft habe und was es gekostet hat.
Mit dem Ergebnis bin ich für das Geld sehr zufrieden.

Macht unterm Strich 21,53€ + Versandkosten.

Die zwei Leuchten für Handschuh- und Navifach-Beleuchtung sind jetzt keine 5630er, aber die Räume sind so klein, dass die normalen auch ausreichend sind.

Das Kofferraum-Licht sieht anders aus als bei mir.
Meins trägt einen Mittelsteg. Es heißt, die von Dir verbauten, seien für den E83, X3, E46, E89. Hat das auf der Fahrerseite 1:1 gepasst? Oder musstest Du dort nachschneiden?

Das auf der Fahrerseite ist das, welches schon ab Werk so verbaut war.
Und das Andere, welches jetzt auf der Beifahrerseite ist, hab ich aus nem E86-Schlachter.
War genau das gleiche und wohl auch ab Werk so verbaut gewesen...

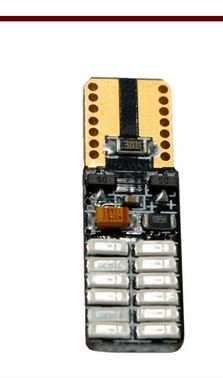

Nach 4 Wochen haben die Chinesen geliefert: 9x5630 einseitig verbaut.
Passend für 2 x Fußraum, 1 x Handschuhfach, 1 x Navifach.
Kosten pro Stück: 0,97 US-Dollar inklusive Versand - unfassbar billig.

Update:
Gibt was Neues für das Innenraum-Licht. Eine sehr hell und sehr, sehr sehr günstig Lösung.

Eine neue LED-Generation ist auf dem Auto-LED-Markt. Sie nennt sich 7020. Also 7 mm lang und 2 mm breit. Dadurch gelingt es, auf dem Innenraum-Licht 10 dieser LEDs unterzubringen. Beim Innenraum-Licht mit 5630ern passen nur 6.

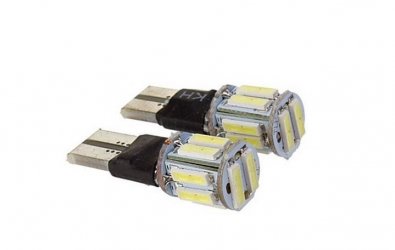

Die 10x7020 sieht so aus:


Länge ist 27mm, passt also problemlos. Es muss eventuell aber der Reflektor geöffnet werden.

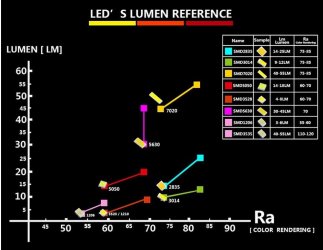

Hier Vergleichsdaten:

Gibt es bislang allerdings nur in China.
Pärchen kostet 2 Euro, selbstverständlich inklusive Verpackung und Porto

http://de.aliexpress.com/item/2PCS-...7020-DC-12V-LED-Light-Source/32358698963.html

Zuletzt bearbeitet:
Habe mal die neuen Fußraum-LEDs aus China durchgemessen

12x5630 aus Spanien (sechs LEDs strahlen in den Fußraum, 6 strahlen nach oben ins Nix):
131 Lux laut der App beeCam Lightmeter.
Lichtfarbe laut der App Colortemp: 5940 Kelvin - also verhältnismäßig warm

Die 90 Cent 9X5630 aus China (alle 9 LEDs strahlen in den Fußraum)
99 Lux laut der App beeCam Lightmeter.
Lichtfarbe laut der App Colortemp: 7490 Kelvin - also schon sehr kalt (sieht man auch)


klare Sache, die China-Dinger wandern ins Handschuh- und Navifach.

Die China-Dinger sind dennoch der Budget-Tipp, denn 4 Stück inklusive Porto und Verpackung kosten unwesentlich mehr als nur eine 12x5630 von Phil-Trade (der schon sehr günstig ist).

Zuletzt bearbeitet:
Weil sich im Augenblick (Stand 12. Juli 2015) scheinbar nicht viel auf dem LED-Markt tut, hier die Stückliste für kleines Geld und Max-Licht (ohne Bohren - aber mit etwa 4 Wochen Wartezeit)

2xFußraum, 1xNavifach, 1xHandschuhfach = 4 Stück 9x5630: ~3,60 Euro
http://www.aliexpress.com/snapshot/6717325158.html?orderId=67665831161548

2xLeselichter Cree 7-Watt: ~2,50 Euro
http://www.ebay.de/itm/2x-T10-W5W-7...51ce178bab&clk_rvr_id=865203053633&rmvSB=true

1X Kofferraumlicht: 3xCree-5-Watt ~ 9,70 Euro
http://www.auto-lighting.co.uk/prod...Festoon-Bulb-36mm-39mm-42mm-CanBus-WHITE.html

1XInnenraumlicht: 10x7020 - 2 Euro
http://de.aliexpress.com/item/2PCS-...7020-DC-12V-LED-Light-Source/32358698963.html

Sind 17,80 Euro inklusive Porto und Verpackung

Wer das allerletzte Lux rausquetschen will:

Die 4 Stück 9X5630 ersetzen durch 4 Stück 12X5630 von Phil-Trade: +6,85 Euro
http://www.ebay.de/itm/390714529383?clk_rvr_id=865219742061&rmvSB=true

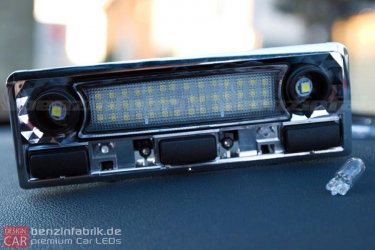

Und das Innenraumlicht 10X7020 ersetzen durch das Panel von Blauer Tacho: + 23 Euro.
http://www.blauertacho4u.de/42-SMD-LED-Modul-Innenraumbeleuchtung-fuer-BMW-E46-E86.html

327206_250153741713220_2107529636_o.jpg Habe jetzt die technischen Daten gefunden:
Power consumption: 1.44W 0.17A 12V

Light source: 3528SMD LED

Lifespan: More than 50000 hours

216Lumen

6000K White light, and 1X42 3528 SMD LED

Wenn die Chinesen ihren Yuan abwerten, muss das nicht unbedingt schlecht sein.
Das superhelle Cree-7-Watt-Leselicht (siehe #9) kostet mittlerweile 2,42 Euro. Selbstverständlich Paarpreis, inklusive Porto und Verpackung.

http://de.aliexpress.com/item/2pcs-...verse-Backup-Light-Lamp-Bulb/32336108131.html

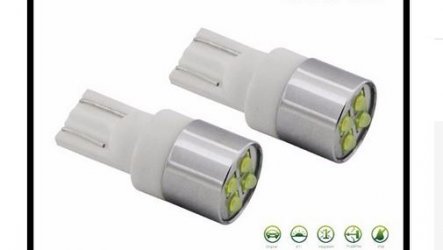

Apropos Leselichter. Ganz neu auf dem Markt sind Cree 20-Watter. Haben identische Abmessung wie das 7-Watt-Cree-Leselicht. Lichtfarbe soll 6000 bis 6500K sein. Angeblich sind 4xCree XB-D verbaut.
Aber chinesisches Papier ist besonders geduldig.


Auch bei der Fußraum-Beleuchtung hat sich etwas getan. Ganz neu auf dem Markt sind 4014 LEDs. Zwei von ihnen sind angeblich so hell wie drei der Standard 5050er. Lichtfarbe soll 6000k sein.

Die Chinesen verbauen jetzt 24 der 4014er auf einem Riegel. Das soll reichen für, die einen sagen 600, andere 800 bis 1000 Lumen. Lichtfarbe soll 6000K sein.


Habe bestellt, die dunkle Jahreszeit steht schließlich unmittelbar bevor.

Zuletzt bearbeitet:
Scheinrise schrieb:
Das superhelle Cree-7-Watt-Leselicht (siehe #9) kostet mittlerweile 2,42 Euro. Selbstverständlich Paarpreis, inklusive Porto und Verpackung.
Zum Vergrößern anklicken....

Wie verhält sich das denn mit dem Einbau? Also so für MEnschen wie mich ohne Ahnung und mit zwei linken Händen?
Sorry falls das schon irgendwo steht, mir fehlt hier bei so vielen Leuchten etwas der Durchblick :@ :D

Die passen nicht 1:1 - Einbau ist aber ganz einfach und auch für Menschen mit zwei linken Händen problemlos zu bewältigen.

1. Wie beim normalen Birnen-Tausch musst Du das Gehäuse aus dem Himmel hebeln (direkt unterhalb des Tasters für das Innenraum-Licht ansetzen - der Knopf in der Mitte).
2. Dann drehst Du die Leselicht-Bajonett-Halterung um 90 Grad. Die Bajonett/Birnen-Einheit ist jetzt frei und kann herausgezogen werden. Anschließend zieht Du die Birne aus dem Bajonett.
Bis hierhin alles ganz normal.
3. Der Cree-7-Watter wird dann von unten durch den Lichtschacht durch das Gehäuse geschoben. Der Sockel der LED schaut dann oben aus dem Gehäuse heraus.
4. Auf den Sockel der LED schiebst Du dann die Fassung des Bajonetts. Um 90 Grad das Bajonett anschließend zum Verriegeln drehen, fest.
5. Leselicht-Knopf drücken und testen. Die Cree 7w ist gepolt. Das heißt: Leuchtet sie auf Anhieb nicht, muss das Bajonett wieder gelöst, abgezogen und um 180 Grad gedreht neu aufgesetzt werden. Chance steht 50/50. Kaputt kann nichts gehen.
6. Leuchtet alles, wird das Gehäuse wieder in den Himmel gedrückt - fertig.

Zuletzt bearbeitet:
