Ablage in der Mittelkonsole ohne Getränkehalter? Lösung?

[ZI-30]

Fast richtig

Wo ist der Fehler, oder wars die andere Seite?



[crclk]

Wo ist der Fehler, oder wars die andere Seite?

Nur Wortklauberei aber man kann die Rechte Seite nicht hochklappen, nur beide und muss die linke schließen. Höchstens man hält die linke zu. Vergiss es



[smily]

Ich hab mal bissl gebastelt.

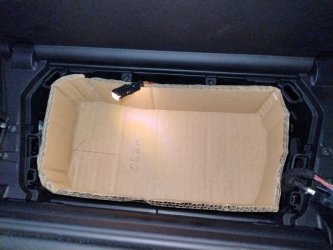

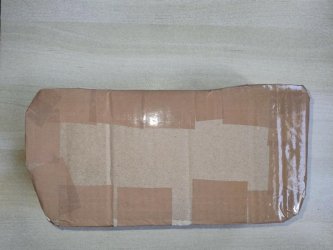

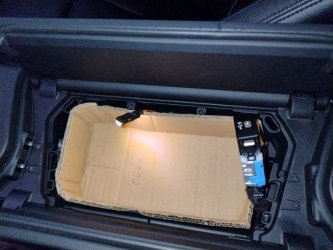

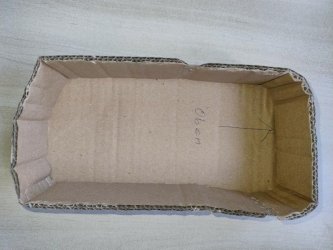

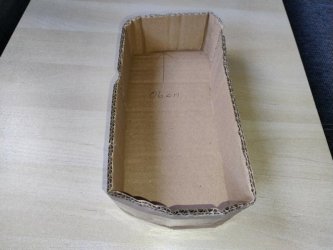

Pappmodell, passt rein, eventuell noch bissl Feinarbeit.
Die Form passt um die Klammerösen herum.
Grobmass: 260mmx125mmx60mm

Öffnungen für die Beleuchtung und den USB-C Anschluss müssten noch berücksichtigt werden.

Mir fehlt nur die Möglichkeit zum Scannen, vom Drucken ganz zu schweigen.



[crclk]

Das sieht doch schon mal gut aus, dass nichts im Weg ist.
Man muss das Teil nicht scannen, Maße abnehmen und "malen".



[henfri]

Mir fehlt nur die Möglichkeit zum Scannen, vom Drucken ganz zu schweigen

Kannst du zeichnen (digital)?

Umriss oben und unten reicht ja.



[smily]

Jo, ausser den beiden Klammerösen, vorne und hinten, ist nix im Weg.
Der Boden ist eben.
Man könnt sogar die original Verschraubungen benutzen um das Teil zu befestigen, wenn es denn nötig wäre.



[smily]

Kannst du zeichnen (digital)?

Umriss oben und unten reicht ja.

nein, leider nicht.



[crclk]

Ich hab jetzt mal beim Kollegen angefragt, ob sowas in den Maßen auf seinen Druckern möglich wäre. Ich könnte es zeichnen, wie gesagt bin aber gerade außer Gefecht. Bei mir würde es noch einige Zeit dauern. Wenn also jemand ein besseres Programm und mehr Fähigkeiten (als ich mit meinen 2 Häusle) besitzt, dann gerne loslegen.



[smily]

Kannst du zeichnen (digital)?

Umriss oben und unten reicht ja.

hilft so was?
Angaben der Skala sind mm.
die Abmessungen sind oben wie unten gleich, was die Grundfläche angeht.
Die Höhe wäre rundum 60mm.



is jetzt nicht so toll geworden mit PAINT.



[smily]

ja, ich weiss, mein künstlerisches Talent hat schon manchen erstaunt
oder muss das "erschreckt" heissen?



[HR8]

Hätte ebenfalls Interesse.

Aber wenn, so sollte der Einsatz in das Fach schon professionell aussehen.



[Ede02]

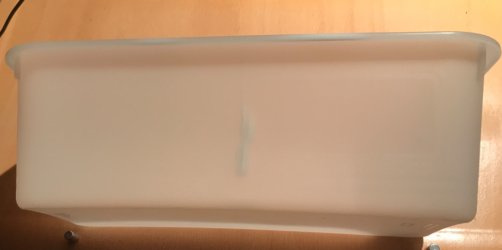

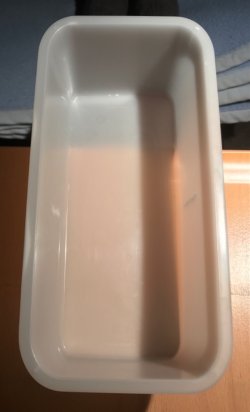

In den Div. 1Euro Läden, Tedi, Kik etc. Gibt es Plasik Schalen in jeder Größe. Zu den Ellenbogen, habe schon Hornhaut, sind sehr hart.
L;H 22,5-11,3-7,4 cm



[smily]

Hätte ebenfalls Interesse.

Aber wenn, so sollte der Einsatz in das Fach schon professionell aussehen.

was mich angeht, das Pappkistchen ist nur das Modell für die Abmessungen.
Aus nem 3D Drucker sieht das ganze dann ja besser aus

Habs mal nem Kumpel geschickt, dessen Drucker kann zwar nur 200x200mm Fläche, aber 300mm hoch
ich werde berichten................



[HR8]

Könnte man vielleicht Knete nehmen und die Schale damit auskleiden.
Somit hätte man schon mal eine Form, die man noch verfeinern kann.



[henfri]

Ich würde tatsächlich einfach den Umriss einmal auf einem Blatt Papier 1 zu 1 abzeichnen und mit einem massstab einscannen.
Das kann man dann in CAD importieren und abzeichnen.
Dann braucht man nur noch die Höhe und hat schnell die Schale.
Jetzt braucht man noch die genaue aussenkontur des teils der oben übersteht (gleiches Vorgehen).
Das Modell ist so einfach, dass es schnell erstellt ist.
Allerdings braucht man schon einen guten 3D Drucker, um die oberflächenqualität gut genug zu haben.
Ansonsten könnte man das Ding natürlich auch mit Stoff auskleiden und oben den Teil der übersteht schleifen und lackieren



[ByteBurger]

Zuerst freue mich mich sehr über die weitere Entwicklung dieser Idee. Danke Euch.

Ein Kumpel hat mir gestern Abend die maximale Druckgröße seines 3D-Druckers (Creality Ender-3 V3 SE) mitgeteilt: 220mm (L) x 220mm (B) x 250mm (H).
Dann sollte man das Model senktrecht drucken, um es schaffen zu können.
Oder lieber mit einem größeren 3D Drucker.



[smily]

mein Kumpel hat sich gemeldet.
Druckgrösse maximal: 210 x 210 x 205 mm
bei knapp 260mm Länge wird das nix in einem Stück.
Wir werden aber mal versuchen das in 2 gleich grossen Teilen zu drucken.
Sitzen ja eh in der Aussparung, und fixieren ginge über die 4 original Schrauben ja auch.
mal schaun wie er Zeit hat.



[smily]

Ich würde tatsächlich einfach den Umriss einmal auf einem Blatt Papier 1 zu 1 abzeichnen und mit einem massstab einscannen.

habs mal so gemacht. DIN A4 kariert, Kästchengrösse ist 5mm.
Wenn jemand damit was anfangen kann und könnte eine 3D Datei erstellen. Höhe wäre rundum 60mm
Die Ansicht zeigt die Oberseite des Boden, also dann 60mm in die Höhe. Nur das es nicht Seitenverkehrt wird.
Mir fehlen leider absolut die Möglichkeiten dazu, ich hab mit Erschrecken feststellen müssen das ich nicht mal mehr ein Lineal besitze.



[smily]

hier nochmal ein Scan als PDF



[Knuddi11]

Und denkt auch an einen Gummi- oder Stoffboden, ansonsten klappert und rutscht alles, was man da reinlegt.



[smily]

das hatte ich so geplant, Material dafür hätte ich, damit lege ich alle Ablagefächer aus, da rutscht nix mehr.
habe ich grossflächig auch im Kofferraum.
Antirutschmatte , gibts in verschiedenen Ausführungen, hier noch eine.



[henfri]

Mir fehlen leider absolut die Möglichkeiten dazu, ich hab mit Erschrecken feststellen müssen das ich nicht mal mehr ein Lineal besitze.

Anhang anzeigen 658720

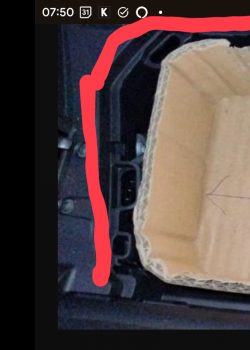

Es fehlt noch der Abschluss oben.
Sonst guckst du doch in den Spalt zwischen Kasten und Mittelkonsole



[Aljubo]

Da bin mal gespannt, wie das fertige Produkt aussieht
Es wäre ein leichtes für BMW gewesen, für den Dosenhalter alternativ ein Ablagefach anzubieten.



[smily]

Es fehlt noch der Abschluss oben.
Sonst guckst du doch in den Spalt zwischen Kasten und MittelkonsoleAnhang anzeigen 658725

sieht man doch nur wenn man die Deckel offen hat, mir gings nur darum eine Schale zum Ablegen zu haben, Deckel zu, sieht man nix.
Ich brech mir mit meinen Möglichkeiten schon mit der einfachen Schale einen ab. Auch noch nen Sichtschutzrand zu Drucken wird zu aufwändig, zumindest für mich und meine beschränkten Kenntnisse und Möglichkeiten.

Aber eventuell kann ja wer mit meiner Vorarbeit das besser umsetzen.



[ByteBurger]

Ich fange schon mit der Installation der Software Autodesk Fusion 360 an...
Ihr habt mich für das Thema "3D-Druck" motiviert... :-)
So ein 3D-Drucker Creality Ender-3 V3 Plus könnte eine genügende Druckgröße haben: 300mm (L) x 300mm (B) x 330mm (H).
