Überarbeitung / Optimierung der Hinterachse

@Benster das eine schließt das andere doch nicht aus. Es wird ja nur das Lager bearbeitet, nicht der Längslenker...

Bei so ner Stahl-Stahl Übermaßpassung muss aber natürlich schon sauber und zügig gearbeitet werden. Da ist z.B. gutes Werkzeug Pflicht - denn wenn das Lager warm wird, vergrößert sich das Übermaß ruck-zuck um 4 Hunderstel = +40% und dann wird das Positionieren des Lagers entsprechend schwerer bis unmöglich.

Im nachträglichen Reparaturfall wird's unter Umständen auch schwierig...

0.3mm Übermaß ist viel.
Dann auf jeden Fall gut einfetten und Kugelgelenk in die Gefriertruhe auf max. kalt.
Mit gutem Werkzeug sollte es gehen.
Du wirst halt danach das Serienlager nicht mehr nutzen können, falls es der Fall sein sollte.
Kugelgelenk sauber ausrichten, damit es sich am Anfang nicht verkantet.

BOBAH schrieb:
0.3mm Übermaß ist viel.
Dann auf jeden Fall gut einfetten und Kugelgelenk in die Gefriertruhe auf max. kalt.
Zum Vergrößern anklicken....
Habe mein Tabellenbuch nicht in der Hand, aber aus'm Bauch raus würde ich sagen 0,3mm ist deutlich zu viel für eine Presspassung.

1. Geht das Lager irgendwann nicht mehr bis in die richtige Position
2. "Schält" man mit übermäßig Gewalt womöglich den Längslenker innen ab. (Lagerring ist i.d.R. härter)
3. Wird selbst bei erfolgreicher Montage der Längslenker über Gebühr durch Umfangskräfte belastet, bzw. der Außenring des Lagers wird gestaucht bis u.U. Das Lager klemmt. 0,3mm im Durchmesser sind immerhin knapp 1mm im Umfang und der muss ja irgendwo hin...

Zuletzt bearbeitet:

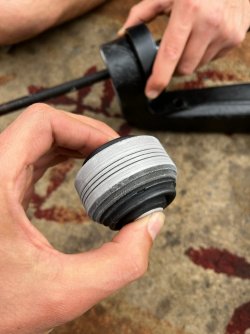

Genau dieselben Gedanken hatte ich auch, deswegen haben wir das auf 60.05mm abgedreht. Kleiner würde ich nicht gehen.
60.05 - 60.1mm ist optimal.
Wir haben insgesamt 4 Stück mit dem Kumpel verpresst.
Den ersten kalt und eingefettet, ging vom Gefühl zu leicht rein.
Die anderen ohne Fett waren perfekt.


Anhänge

  • IMG_9856.jpeg
    114,9 KB · Aufrufe: 60
  • IMG_9855.jpeg
    99,8 KB · Aufrufe: 59
Hat schon jemand für die Querlenker der Hinterachse INNEN einen passenden Kugelgelenk gefunden?
M3 CSL hat ein Kugelgelenk hinten, das schaut :thumbsup: aus.

BOBAH schrieb:
Hat schon jemand für die Querlenker der Hinterachse INNEN einen passenden Kugelgelenk gefunden?
M3 CSL hat ein Kugelgelenk hinten, das schaut :thumbsup: aus.
Zum Vergrößern anklicken....

Kannst Du mal das Teil anhand des ETK zeigen? Meinst Du den Querlenker unten?

Also sowas:
parts33.com

PMC MOTORSPORT BMW E36 E46 Z4 Querlenker unten Hinterachse innen Buchsen Set Uniball (Aluminium)

✅ deutlich direkteres Feedback an den Fahrer ✅ Fahrwerk kann schneller und genauer reagieren ✅ ermöglicht exakte Einstellung des Fahrwerks ALLE VORTEILE AUF EINEN BLICK Werksseitige Fahrwerksbuchsen sind aus Komfortgründen meist weich und bieten der Verbindung ein gewisses Maß an Spiel. Die am...
parts33.com parts33.com

oder Querlenker oben:
burkhart-engineering.com

Millway Uniball Querlenker Lager oben/innen passend für E36 E46 inkl. M3 Z4 Hinterachse BMW » Burkhart Engineering

Wenn wir im Produkttext nicht ausdrücklich von einem Teilegutachten oder einer allgemeinen Betriebserlaubnis (ABE) schreiben, handelt es sich um einen
burkhart-engineering.com burkhart-engineering.com

BOBAH schrieb:
Genau dieselben Gedanken hatte ich auch, deswegen haben wir das auf 60.05mm abgedreht. Kleiner würde ich nicht gehen.
60.05 - 60.1mm ist optimal.
Wir haben insgesamt 4 Stück mit dem Kumpel verpresst.
Den ersten kalt und eingefettet, ging vom Gefühl zu leicht rein.
Die anderen ohne Fett waren perfekt.
Zum Vergrößern anklicken....
Wie habt ihr das Lager genau mittig bekommen? Eingezogen und immer wieder geprüft?
Hab jetzt jemanden gefunden, der mir die abdrehen kann....
Gibt es schon die ersten Eindrücke vom Fahrverhalten?

Benster schrieb:
Wie habt ihr das Lager genau mittig bekommen? Eingezogen und immer wieder geprüft?
Hab jetzt jemanden gefunden, der mir die abdrehen kann....
Gibt es schon die ersten Eindrücke vom Fahrverhalten?
Zum Vergrößern anklicken....
Genau, einfach Lineal drüber gehalten und dann ausgemessen.
Fahreindrücke folgen demnächst, mein Kumpel hat seinen e46 schon fertig ✅
M14 Schrauben mit Muttern sollen die Tage kommen.

Zuletzt bearbeitet:
BOBAH schrieb:
Genau, einfach Lineal drüber gehalten und dann ausgemessen.
Fahreindrücke folgen demnächst, mein Kumpel hat sein e46 schon fertig ✅
M14 Schrauben mit Muttern sollen die Tage kommen.
Zum Vergrößern anklicken....

Das heißt, ihr bohrt die Löcher im Träger auf mit größeren Schrauben?

Kurzes Update zu dem Kugelgelenk mit M14 Schrauben: Die M14 Schraube hat 0.2mm Spiel in der Hülse vom Kugelgelenk. Die Serienschraube hat in dem Serienlager noch mehr Spiel.
Nun reichen aber diese 0.2mm an Spiel um ein Klacken bei Lastwechsel zu hören, weil im Vergleich zur Serie kein Gummi da ist, was das Klackgeräusch schluckt. Ist halt ein Kugelgelenk :) :-)
Das Klacken kann man mit dem Klacken der Kugelgelenke/Uniball Domlager vom ST-XTA an der VA vergleichen.

Lösungsansätze:

1. Drehmoment erhöhen. Wir haben die M14 Schraube erstmal mit 100Nm angezogen, die 10.9 Schraube kann man aber mit 190Nm anziehen. Wir werden diese nachziehen und schauen, ob es immer noch klackt. Damit die Schraube sich in der Hülse gar nicht bewegen kann.

(2. M15 Schrauben besorgen und perfekt auf das Maß der Hülse vom Kugelgelenk abdrehen.)

3. Lagerblock nicht auf M14 aufbohren und eine Hülse für M12 drehen, die perfekt mit der M12 Schraube in die Hülse vom Kugelgelenk rein passt. Vorsicht, Schraube ist nicht durchgehend ein Durchmesser!

Zuletzt bearbeitet:
@BOBAH die Hülse darf sich auch beim Gummilager GAR nicht bewegen, sonst wird sie sich auf Dauer in die Schraube einarbeiten. Dafür wird die Hülse ja durch die Vorspannkraft der Schraube geklemmt.
100Nm sind definitiv zu wenig für M14, da gehört mehr drauf, denn die Steigung ist ja anders als bei M12.

Wie du das mit dem M15 vorhast musst du mal genauer erklären:
1. Woher willst du ne M15 x Xmm 10.9er Schraube kriegen?
2. Wie willst du die abdrehen, dass der Schaft mit 14,2mm in die Hülse passt und trotzdem das M15 Gewinde durch geht?

Zuletzt bearbeitet:
Bumbum schrieb:
@BOBAH die Hülse darf sich auch beim Gummilager GAR nicht bewegen, sonst wird sie sich auf Dauer in die Schraube einarbeiten. Dafür wird die Hülse ja durch die Vorspannkraft der Schraube geklemmt.
100Nm sind definitiv zu wenig für M14, da gehört mehr drauf, denn die Steigung ist ja anders als bei M12.

Wie du das mit dem M15 vorhast musst du mal genauer erklären:
1. Woher willst du ne M15 x Xmm 10.9er Schraube kriegen?
2. Wie willst du die abdrehen, dass der Schaft mit 14,2mm in die Hülse passt und trotzdem das M15 Gewinde durch geht?
Zum Vergrößern anklicken....

Jetzt habe ich selbst laut über mich lachen müssen :eek: :o Du hast absolut Recht, das funktioniert nicht mit dem Gewinde. Wir probieren das erst einmal mit 190 Nm Drehmoment, dann ist das Problem vllt. gar kein Problem mehr.

BOBAH schrieb:
Kurzes Update zu dem Kugelgelenk mit M14 Schrauben: Die M14 Schraube hat 0.2mm Spiel in der Hülse vom Kugelgelenk. Die Serienschraube hat in dem Serienlager noch mehr Spiel.
Nun reichen aber diese 0.2mm an Spiel um ein Klacken bei Lastwechsel zu hören, weil im Vergleich zur Serie kein Gummi da ist, was das Klackgeräusch schluckt. Ist halt ein Kugelgelenk :) :-)
Das Klacken kann man mit dem Klacken der Kugelgelenke/Uniball Domlager vom ST-XTA an der VA vergleichen.

Lösungsansätze:

1. Drehmoment erhöhen. Wir haben die M14 Schraube erstmal mit 100Nm angezogen, die 10.9 Schraube kann man aber mit 190Nm anziehen. Wir werden diese nachziehen und schauen, ob es immer noch klackt. Damit die Schraube sich in der Hülse gar nicht bewegen kann.

(2. M15 Schrauben besorgen und perfekt auf das Maß der Hülse vom Kugelgelenk abdrehen.)

3. Lagerblock nicht auf M14 aufbohren und eine Hülse für M12 drehen, die perfekt mit der M12 Schraube in die Hülse vom Kugelgelenk rein passt. Vorsicht, Schraube ist nicht durchgehend ein Durchmesser!
Zum Vergrößern anklicken....

Ich will das in zwei Wochen auch umrüsten.
Daher noch folgende Frage: Welche M14 Schraube habt ihr genommen und wo bezogen? Ich suche gerade im I-net, finde aber nichts exakt passendes, nur M14x1,5x45 oder ist eine 40er besser?
Die passende Mutter habe ich gefunden ( M14x1,5-10 ZNS3 - 33306760349)
Wäre es evlt. eine Idee mit dickerem Fett das Lager auszufüllen, dann die Schraube durchzustecken, Gewinde reinigen und festziehen. So könnte das Spiel bzw. Geräusch evlt. auch beseitigt werden.
Kann es sein, dass das Moog Lager nicht vernünftig eingeklemmt werden kann, da es schmaler ist als das Originale?
Bei dem Uniball kann man sich die perfekte Ausrichtung des Lagers sparen, oder? Dreht sich ja frei, oder habe ich da einen Denkfehler?

Wie ist Dein Fahreindruck mit den Lagern?

@Bumbum Wenn die M14 auch ein 1,5er Gewinde hat, warum soll da was anders sein bei den Anzugskräften? Verstehe ich als Laie nicht. Dass die M14 mehr Zugkraft verträgt, ist mir natürlich klar.

Zuletzt bearbeitet:
Benster schrieb:
@Bumbum Wenn die M14 auch ein 1,5er Gewinde hat, warum soll da was anders sein bei den Anzugskräften? Verstehe ich als Laie nicht. Dass die M14 mehr Zugkraft verträgt, ist mir natürlich klar.
Zum Vergrößern anklicken....
Stichwort: Steigungswinkel, welcher bei Berechnung des Anziehdrehmomentes entscheidend ist.
Durch den größeren Umfang ist bei einer M14×1,5 der Steigungswinkel anders, als bei einer M12x1,5.

Stell dir einfach vor du schiebst den Z4 auf eine 5m lange, 1,5m hohe Rampe oder auf eine 10m lange, 1,5m hohe Rampe. Die Arbeit ist gleich, aber bei der längeren=flacheren Rampe, brauchst du weniger Kraft.
Die Rampe ist bei einer Schraube einfach "auf einen Zylinder aufgewickelt".


Hinzu kommt noch, dass die ganzen Reibmomente (Gewinde, Kopfauflage etc.) auch umfangsabhängig und somit anders sind.

Also das gleiche Drehmoment erzeugt bei unterschiedlichem Gewindedurchmesser gänzlich unterschiedliche Vorspannkräfte!


Das Ausfüllen mit Fett kannst du dir sparen, erstens wird das nicht viel und lange die Geräusche minimieren und zweitens und viel wichtiger: Eine Schraubverbindung ist immer auf Klemmung ausgelegt (von Passschrauben mal abgesehen), d.h. die Vorspannkraft muss immer größer als die Querkraft sein. Sonst wird früher oder später die Schraube versagen/ Buchse verschleißen etc...
Nicht umsonst gibt es für den Endanwender einfache Drehmomenttabellen. :thumbsup:

Zuletzt bearbeitet:
Bumbum schrieb:
Stichwort: Steigungswinkel, welcher bei Berechnung des Anziehdrehmomentes entscheidend ist.
Durch den größeren Umfang ist bei einer M14×1,5 der Steigungswinkel anders, als bei einer M12x1,5.

Stell dir einfach vor du schiebst den Z4 auf eine 5m lange, 1,5m hohe Rampe oder auf eine 10m lange, 1,5m hohe Rampe. Die Arbeit ist gleich, aber bei der längeren=flacheren Rampe, brauchst du weniger Kraft.
Die Rampe ist bei einer Schraube einfach "auf einen Zylinder aufgewickelt".


Hinzu kommt noch, dass die ganzen Reibmomente (Gewinde, Kopfauflage etc.) auch umfangsabhängig und somit anders sind.

Also das gleiche Drehmoment erzeugt bei unterschiedlichem Gewindedurchmesser gänzlich unterschiedliche Vorspannkräfte!


Das Ausfüllen mit Fett kannst du dir sparen, erstens wird das nicht viel und lange die Geräusche minimieren und zweitens und viel wichtiger: Eine Schraubverbindung ist immer auf Klemmung ausgelegt (von Passschrauben mal abgesehen), d.h. die Vorspannkraft muss immer größer als die Querkraft sein. Sonst wird früher oder später die Schraube versagen/ Buchse verschleißen etc...
Nicht umsonst gibt es für den Endanwender einfache Drehmomenttabellen. :thumbsup:
Zum Vergrößern anklicken....
Gibt es da evtl. eine Art Daumenformel - bei M14 müsste man statt 100NM ca. 130 anwenden oder so ähnlich? Ich bin bei dir - bewegen darf sich da nichts, da man sonst auch Scherkräfte hat, die man nicht haben will.

Ich liebe es ja perfekt, daher habe ich die richtige Schraube rausgesucht -gibts für MAN in der gewohnten Automotive Qualität (und günstig).

Schraube AUGER 51527 • MAN 06028134919 • 06028142919 • 06028158919 • VW 2V5803877AT

Schraube AUGER 51527 günstig kaufen ✔ OE-Vergleichsnummern • MAN 06028134919 • 06028142919 • 06028158919 • VW 2V5803877AT
www.teilehaber.de www.teilehaber.de

Die Mutter gibts direkt bei BMW oder auch im freien Handel

BMW Nr. 31106768886 M14x1,5-10 ZNS3

Nachdem ich letztens meine Querlenker vorne inkl. Spurstangen und allen Buchsen gewechselt habe, möchte ich mich nun an die Hinterachse wagen und bin hierdrüber gestolpert.
Wahrscheinlich nehme ich die Buchsen von Meyle HD, damit ahbe ich bisher immer gute Erfahrungen gemacht. Was ich nur bisher nicht gefunden habe, war eine Anleitung dazu, wie ich diese 3 bzw. 5 Buchsen pro Seite wechseln kann. Zudem stellen sich mir aktuell noch zwei weitere Fragen: Wo wird die Hinterachse im Rahmen der Achsevermessung eingestellt und seht Ihr es als sinnvoll an die Querlenker ebenfalls zu tauschen? sind Immerhin mittlerweile 18 Jahre und 165tkm alt :)

An der Hinterachse kann man Spur und Sturz einstellen.
Spur an den Längslenkern und Sturz an den Schrauben der unteren Querlenker.
Es empfiehlt sich alle "Gummis" zu tauschen, da bei diesem Alter die Gummiteile meistens schon sehr porös sind.

Danke dir. Ja das denke ich mir eigentlich auch. Egal ob behalten oder verkaufen danach, es gehört gemacht. So hab ichs sonst ja auch mit allem an dem Auto gehandhabt.
Hast du eine Idee wo ich eine (auch englischsprachige) Anleitung finden kann? Die „vorderen“ 3 sind ja ganz ok erreichbar mit etwas Arbeit, aber die hinteren beiden… das habe ich bisher nur iVm einem Achsausbau beim E46 gesehen. Und das traue ich mir noch nicht zu :D
Gibts da andere Wege?

Staubkappe schrieb:
Danke dir. Ja das denke ich mir eigentlich auch. Egal ob behalten oder verkaufen danach, es gehört gemacht. So hab ichs sonst ja auch mit allem an dem Auto gehandhabt.
Hast du eine Idee wo ich eine (auch englischsprachige) Anleitung finden kann? Die „vorderen“ 3 sind ja ganz ok erreichbar mit etwas Arbeit, aber die hinteren beiden… das habe ich bisher nur iVm einem Achsausbau beim E46 gesehen. Und das traue ich mir noch nicht zu :D
Gibts da andere Wege?
Zum Vergrößern anklicken....
der kompl. Träger muss raus damit du alle Gummis tauschen kannst... ist der einfachste Weg.
So sah es bei mir aus:

N52-TL

Thema 'Alle guten Dinge sind drei… ähm Z4 😜'

Hallo zusammen,

ich heisse Thomas und komme aus dem schönen Sauerland, genauer gesagt aus der Nähe von Lüdenscheid.
Nachdem ich 2008 mein erstes Cabrio, ein Mercedes SLK, wegen Nachwuchs verkauft habe, war das Thema Cabrio auf Eis gelegt.
2020 ging dann die Suche nach was neuem los…..
Da der E85 Facelift mir schon immer gefallen hat, habe ich Anfang September mir einen 2,5Si aus 2006 als dritt Fahrzeug zugelegt.
In meinem Fuhrpark befinden sich noch ein F20 LCI und ein MINI F56.
Ich hoffe mal das ich hier im Forum viele Tipps und evtl. Hilfe bekomme wenn ich Probleme haben sollte.

Gruß...
  • Like

Besorge dir so ein Set zum Lager ausdrücken mit ordentlicher Gewindestange. Meinem Amazonset traue ich die komplette Aktion kaum ein zweites Mal zu.
Meine Lager waren im Gefrierschrank vor dem Einbau und das hat gut geklappt. Die Sets decken aber nicht alle Größen ab, somit musste ich zu einer Werkstatt um geeignete Pressstücke einzusetzen. Das war aber das große Lager für die hintere Getriebeaufhängung beim 3.0si.
Du willst nur die 4 Aufhängepunkte des HA Trägers tauschen?

straba schrieb:
Besorge dir so ein Set zum Lager ausdrücken mit ordentlicher Gewindestange. Meinem Amazonset traue ich die komplette Aktion kaum ein zweites Mal zu.
Meine Lager waren im Gefrierschrank vor dem Einbau und das hat gut geklappt. Die Sets decken aber nicht alle Größen ab, somit musste ich zu einer Werkstatt um geeignete Pressstücke einzusetzen. Das war aber das große Lager für die hintere Getriebeaufhängung beim 3.0si.
Du willst nur die 4 Aufhängepunkte des HA Trägers tauschen?
Zum Vergrößern anklicken....
Würde das irgendwen mit ner Presse machen lassen. Habe auch so ein Set, zwei Gewindestangen verbraucht und es war mehr als anstrengend. Hab einige Lager auch raus geschnitten am Ende. Ggf. kann man sie auch ausbrennen. Das Lager am hinteren Querlenker geht noch. Der Rest ist mühsam und würde ich nicht am Auto, im eingebauten Zustand, machen wollen.
