Welches Dateisystem hat die interne Festplatte?

RobbiZ4 schrieb:
am 2. August 2019

Bei Baum wird so ein CIC-System (TeileNr 65129283433) aktuell zum Preis von ca. 1.550€ angeboten. Mit einem Gutscheincode gäbe es noch mal 10% Rabatt darauf. Exklusiver Festplatten-Ersatz, falls die alte Platte mal ausfallen sollte.

1564720789313-png.390266
Zum Vergrößern anklicken....

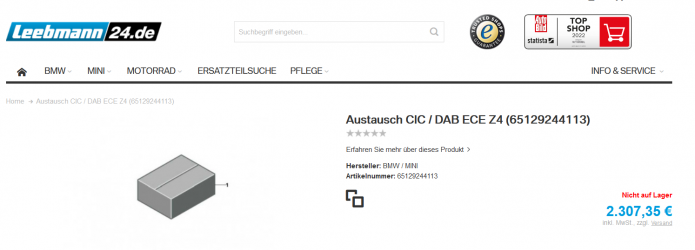

Jetzt war ich ja mal wieder neugierig und wollte wissen, was das CIC System aktuell kostet:


Teurer, aber NICHT lieferbar!

RobbiZ4 schrieb:
Interessante Idee!

Für den CF2IDE-Adapter müßte man dann vermutlich noch eine Lösung finden, um ihn auf dem Blech-Schlitten zu befestigen.


Unser Festplatten-Schlitten im CIC-System:
Anhang anzeigen 566662

Versuch einer grafischen Montage:
Anhang anzeigen 566664
Das könnte tatsächlich mit 2 Schrauben funktionieren.



Ok, auch dafür gibt es eine fertige Lösung:
Anhang anzeigen 566659

Sehr schön, jetzt muß nur noch getestet werden... :D
Zum Vergrößern anklicken....
CF-Karte ist angekommen, der Adapter schippert noch über die 7 Weltmeere. :D

Madcon schrieb:
Ich würde fast darauf wetten, dass das nie wieder lieferbar sein wird :unsure:. Biete 0,001 Tulpenzwiebeln - wer wettet dagegen?

//Madcon
Zum Vergrößern anklicken....
Ich fürchte, Du wirst recht haben.

Auf der RealOEM Seite habe ich gerade mit Erschrecken festgestellt, daß es auch noch unterschiedliche Varianten je nach Fahrzeugausstattung (TV/DAB/Display) gibt:

RealOEM.com - BMW Online Ersatzteilkatalog

BMW parts Z4 E89 Z4 30i Car Infotainment Computer
www.realoem.com


RobbiZ4 schrieb:
Ich fürchte, Du wirst recht haben.
Zum Vergrößern anklicken....
Befürchte ich auch :(. Ich kenne das noch vom E31 - da wurden die elektronischen Spielereien (BC, Steuergeräte usw.) einfach abgekündigt. Ich würde aber auch nicht 1700 Euro für „steinalte“ Elektronik auf den Tisch legen.

Wir müssen uns wohl damit abfinden, dass die treuen BMW-Fans, die die Firma großgemacht haben, nix mehr wert sind.

Funktioniert bei euch das Navi-Kartenupdate? Bei mir gings nicht, kam nach einer Zeit eine Fehlermeldung

Fehlermeldung war nach 19% das er vom USB-Datenträger nicht lesen kann. oder so ähnlich. Dann habe ich das Update noch paar mal aus anderen Quellen runtergeladen und anderen USB-Stick probiert. Ging einfach nicht. Mit Original Festplatte ging es ohne Probleme sofort

Das hatten wir schon mal, dass beim Update das System einschläft und der Prozess abbricht. Während der Fahrt passierte das nicht.

Fehlermeldung Navi nach Kartenupdate

Hallo zusammen, Habe kürzlich an meinem Navi professionell aus 2011 von meinem BMW-Händler ein Kartenupdate auf Version 2018 durchführen lassen. Jetzt kommt nach dem einschalten der Zündung immer eine Fehlermeldung vom Navi welche mit ok bestätigt werden muss. Hat so ewas auch schon jemand gehabt?
www.zroadster.com www.zroadster.com

Und älter:

Mal wieder Navi Update

Habe ja einen Z4 mit EZ 06/2009. Laut Navi ist da momentan noch folgende Version installiert: ECE BMW 1.2.4 Road Map Europe PREMIUM 2008-2 Hier https://bmwupdate.online/de/bmw-road-map-europe-premium-2017-2-45e-3/ gibt es ja das Update (wenn ich es richtig verstanden habe) für wenig Geld...
www.zroadster.com www.zroadster.com

Mit den gleichen USB-Stick ist das Update mit der Originalen Festplatte komplett durchgelaufen ohne Fehlermeldung. Muss an der SSD liegen

RobbiZ4 schrieb:
Restore mit AOMEI ist durchgelaufen, diese CF-Card ist nun voll. Ob's im Z4 funktionieren wird?

Der erforderliche CF2IDE-Adapter schippert immer noch durch die Weltmeere...
Zum Vergrößern anklicken....
Dort hängt er wohl immer noch fest oder ist abgesoffen. :) :-) Laut Verkäufer sei er seit 2 Monaten unterwegs... wer's glaubt.

Kohle wurde bereits von eBay erstattet und ich habe kurzerhand einen Adapter in D gekauft, wie es sich gehört. :D

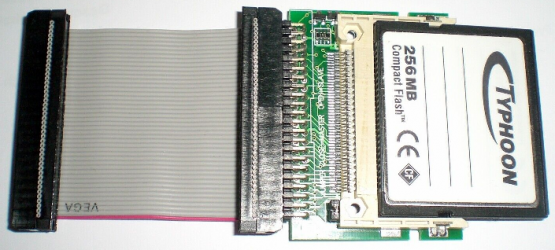

Interessanterweise nutzt die Commodore AMIGA Szene diese Kombination aus CompactFlash und IDE-Adapter. Daher sind diese für kleines Geld auch in D erhältlich.



Test heute mit folgenden Komponenten:
  • SanDisk Extreme 128
    CIC Image vorab aufgespielt mit einem alten USB2CF Adapter.
  • CF2IDE Adapter 44-polig

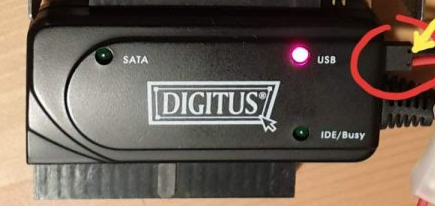

  • DIGITUS IDE2USB-Adapter
Ergebnis:

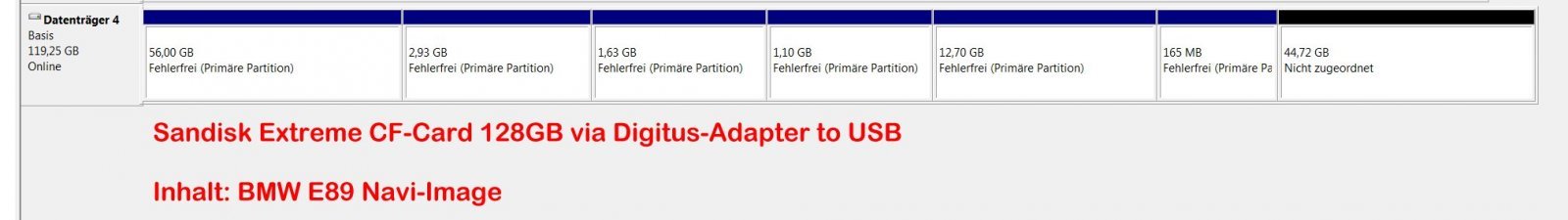

Die Windows Datenträgerverwaltung erkennt das aufgespielt CIC Image. Dieser Test war wichtig um zu sehen, ob der CF-Adapter die CF-Card völlig neutral verbindet.

Jetzt muss ich nur noch Zeit finden, diese Kombination (Adapter & CF) in den Zetti einzubauen:::

Zuletzt bearbeitet:
2 Punkte der vorherigen Tests verlinke ich hier noch einmal:

1) Eine garantiert funktionierende SSD-Lösung
RobbiZ4 schrieb:
Die obige IDE-SSD von @Roggy funktioniert nach einem Restore meines Backups auch in meinem E89.
Die kann man dann wohl uneingeschränkt als Alternative zur alternden BMW Festplatte empfehlen. :thumbsup:
Zum Vergrößern anklicken....

2) Erforderliche Jumpereinstellungen, da für den CF-Adapter ebenfalls ein Jumper mitgeliefert wird.
wolpers schrieb:
Ok, Dein Adapter ist also auf Master gejumpert - genauso, wie es das CIC erwartet.
Zum Vergrößern anklicken....
Bzw. die vorherige Diskussion:

Welches Dateisystem hat die interne Festplatte?

Conrad mit Lieferproblemen: https://www.conrad.de/de/p/transcend-psd330-128-gb-interne-ide-ssd-6-35-cm-2-5-zoll-ide-ts128gpsd330-448864.html Völkner (also auch Conrad) https://www.voelkner.de/products/477517/Transcend-PSD330-128GB-Interne-IDE-SSD-6.35cm-2.5-Zoll-IDE-TS128GPSD330.html Reichelt...
www.zroadster.com www.zroadster.com

Zuletzt bearbeitet:
RoyalTS_ schrieb:
Armablage zum direkt abspielen, Handschuhfach für's Kopieren auf die Platte.
"Bitte USB-Gerät an USB-Schnittstelle im Handschuhkasten anschließen."

Vielleicht langfristig die CarPlay-Ideen hier verfolgen ;)
Zum Vergrößern anklicken....
Das ist zwar hier off-topic aber ich kann mal kurz meine Erfahrungen mit einer Car-Play Nachrüstung schildern:
  • Mein Nachrüstsatz bestand lediglich aus einem Modul, das zwischen das CIC und das Display gesteckt wird (dito beim Mikrofon der Freisprecheinrichtung). D.h. keine Touch-Bedienung. Das ist dann auch die größte Hürde bei der Bedienung. CarPlay, wie auch Android Auto, sind komplett auf Touch-Bedienung ausgelegt. Das wird in der täglichen Nutzung schon zu einem großen Nerv-Faktor...
  • Außerdem stört mich, dass man nur die von Apple/Google freigegebenen Apps nutzen kann (das ist natürlich nicht dem Modul anzulasten).
  • Der Ton wird über den AUX-Kopfhörereingang realisiert. Mit den Standard-Lautsprechern im Z4 ist die Qualität aber trotzdem in Ordnung. Ich höre zumindest keine Verschlechterung. Das Internet-Radio ist sogar besser als das UKW-Radio.
  • Die Einbindung in die Bedienung des Autos ist etwas "holprig". Die Tasten des Radios schalten z.B. nicht die Sender der Radio-App um (die Tasten am Lenkrad funktionieren aber), wenn man die Spracheingabetaste drückt, kloppt sich das BMW-System mit Siri bzw. Google, ...
  • Die Lautstärke der einzelnen Tonquellen (Parkpiepser, Musik/Radioapps, Navigation, Verkehrsfunk) richtig aufeinander abzustimmen ist eine mittlere Katastrophe. Bisher habe ich es noch nicht geschafft, das ganze deterministisch und reproduzierbar einzustellen.
  • Parkpiepser: Die grafische Anzeige im Display ist bei der Fahrt nach vorne nicht mehr zu nutzen, weil das System nur bei eingelegtem Rückwärtsgang auf das Originaldisplay schaltet. Das akustische Signal reicht mit aber eigentlich.
  • Die Freisprecheinrichtung scheint qualitativ nicht mit dem Original mithalten zu können aber da ich sehr wenig im Auto telefoniere, habe ich da nicht viel Erfahrung.
Im Großen und Ganzen bin ich zwar zufrieden und baue es nicht wieder aus aber mit der jetzigen Erfahrung würde ich es mir ehrlich gesagt nochmals überlegen, es zu kaufen...

wolpers schrieb:
Das ist zwar hier off-topic aber ich kann mal kurz meine Erfahrungen mit einer Car-Play Nachrüstung schildern:
  • Mein Nachrüstsatz bestand lediglich aus einem Modul, das zwischen das CIC und das Display gesteckt wird (dito beim Mikrofon der Freisprecheinrichtung). D.h. keine Touch-Bedienung. Das ist dann auch die größte Hürde bei der Bedienung. CarPlay, wie auch Android Auto, sind komplett auf Touch-Bedienung ausgelegt. Das wird in der täglichen Nutzung schon zu einem großen Nerv-Faktor...
  • Außerdem stört mich, dass man nur die von Apple/Google freigegebenen Apps nutzen kann (das ist natürlich nicht dem Modul anzulasten).
  • Der Ton wird über den AUX-Kopfhörereingang realisiert. Mit den Standard-Lautsprechern im Z4 ist die Qualität aber trotzdem in Ordnung. Ich höre zumindest keine Verschlechterung. Das Internet-Radio ist sogar besser als das UKW-Radio.
  • Die Einbindung in die Bedienung des Autos ist etwas "holprig". Die Tasten des Radios schalten z.B. nicht die Sender der Radio-App um (die Tasten am Lenkrad funktionieren aber), wenn man die Spracheingabetaste drückt, kloppt sich das BMW-System mit Siri bzw. Google, ...
  • Die Lautstärke der einzelnen Tonquellen (Parkpiepser, Musik/Radioapps, Navigation, Verkehrsfunk) richtig aufeinander abzustimmen ist eine mittlere Katastrophe. Bisher habe ich es noch nicht geschafft, das ganze deterministisch und reproduzierbar einzustellen.
  • Parkpiepser: Die grafische Anzeige im Display ist bei der Fahrt nach vorne nicht mehr zu nutzen, weil das System nur bei eingelegtem Rückwärtsgang auf das Originaldisplay schaltet. Das akustische Signal reicht mit aber eigentlich.
  • Die Freisprecheinrichtung scheint qualitativ nicht mit dem Original mithalten zu können aber da ich sehr wenig im Auto telefoniere, habe ich da nicht viel Erfahrung.
Im Großen und Ganzen bin ich zwar zufrieden und baue es nicht wieder aus aber mit der jetzigen Erfahrung würde ich es mir ehrlich gesagt nochmals überlegen, es zu kaufen...
Zum Vergrößern anklicken....
Magst du vielleicht deinen Beitrag hier löschen und stattdessen in diesem Thema veröffentlichen? 😊

Projekt Apple CarPlay - ein Bericht

Die Bluetoothgeschichte habe ich nicht weiter verfolgt. Theoretisch aber möglich. Nur leider hat der bestellte Transmitter keine Verbindung zum CIC aufbauen können. Ggfs. auch per DAB Radiotransmitter von Klinke auf DAB möglich. Allerdings muss ich sagen, dass die Box einen doch ganz...
www.zroadster.com www.zroadster.com

Zuletzt bearbeitet:
RobbiZ4 schrieb:
[...]
Jetzt muss ich nur noch Zeit finden, diese Kombination (Adapter & CF) in den Zetti einzubauen...
Zum Vergrößern anklicken....
Heute habe ich einen ersten Versuch gestartet:
Schlitten aus dem CIC-Navi rausgezogen.

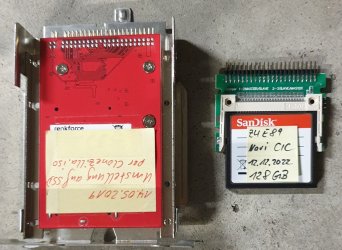

Links der rote Renkforce Adapter für meine SSD, rechts die CompactFlash (CF) Karte auf dem IDE-Adapter.


So ungefähr müsste die CF-Card auf dem CIC-Schlitten platziert werden. Leider passen die ganzen Befestigungslöcher überhaupt nicht zueinander, die CF-Card ist (noch) nicht zu befestigen.

Des Weiteren ist mir nicht klar, wie rum die CF-Card zu montieren ist. Wie abgebildet oder kopfüber? Die CF-Card hat zwar mittig in der Steckerleiste einen fehlenden Pin als übliche Markierung, aber im CIC ist die Orientierung leider nicht erkennbar.

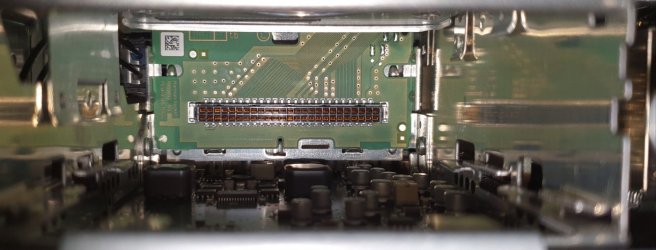

So sieht's im CIC-Schacht aus mit der IDE-Buchse:

Da ist wohl erstmal Leiterbahn-Studium angesagt...

Zuletzt bearbeitet:
RobbiZ4 schrieb:
Des Weiteren ist mir nicht klar, wie rum die CF-Card zu montieren ist. Wie abgebildet oder kopfüber? Die CF-Card hat zwar mittig in der Steckerleiste einen fehlenden Pin als übliche Markierung, aber im CIC ist die Orientierung leider nicht erkennbar. Der rote Renkforce Adapter hat leider keinen fehlenden Pin als Orientierungshilfe.

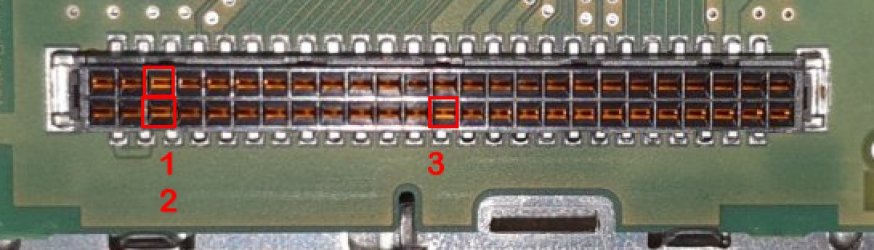

So sieht's im CIC-Schacht aus mit der IDE-Buchse:
20230117_151216-jpg.577551

Da ist wohl erstmal Leiterbahn-Studium angesagt...
Zum Vergrößern anklicken....

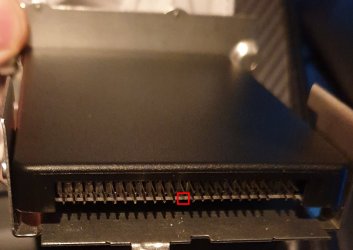

Der rote Renkforce Adapter hat den fehlenden Pin unten in der Mitte.

Bei einem früher schon mal getesteten Adapter habe ich jetzt doch auf die Schnelle ebenfalls einen fehlenden Pin in der Steckerleiste gefunden:

Welches Dateisystem hat die interne Festplatte?

[...]Somit ist für mich dieses Thema abgeschlossen, und ich kann mit ruhigem Gewissen und ohne Angst über ein Speicherausfall die nächsten Jahre meinen Zeti weiterfahren. Sehr gut, auch dieser Quer-Check mit erneutem Übertragen! Interessant auch, dass wir mit diesen Images ggf. bei einer...
www.zroadster.com www.zroadster.com

Daraus läßt sich schließen, daß diese Lücke tatsächlich unten platziert werden muß.

Dann ist die Platzierung im nachfolgenden Bild schon mal korrekt.
20230117_145809-jpg.577550

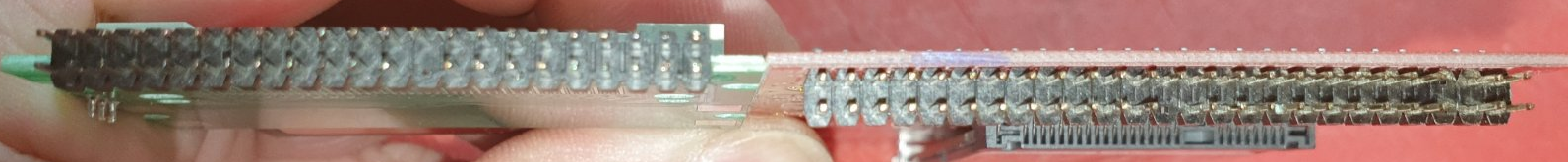

So rein optisch fallen die 3 nichtverwendeten Buchsen tatsächlich auf dem aktuellen CIC-Bild auf. Dann passt das mit der vermuteten Lückenposition überein.



Jetzt fehlt nur noch die richtige Befestigung...

Zuletzt bearbeitet:

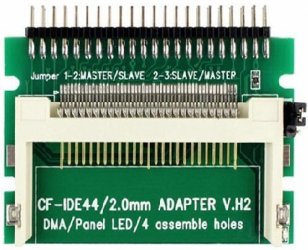

Schade, auch von der Bauhöhe passt dieser grüne CF-Adapter nicht auf den CIC-Schlitten.


Selbst wenn ich eine Befestigungsmöglichkeit für die grüne CF-Platine finden würde, stünde der 44-polige IDE Stecker zu hoch und würde sich damit nicht in die CIC-Buchsenleiste einstecken lassen. :( :crynew:

So klappt das leider (noch) nicht, @Gregor42

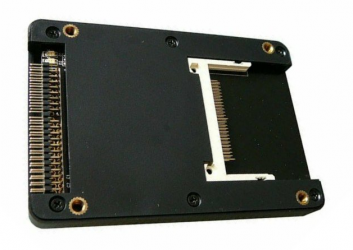

Vielleicht ist der folgende CF2IDE-Adapter passender:



www.ebay.de

Gehäuse Adapter Doppelt Compact Flash 2 X Cf Für Mini Ide 2.5 44 Polig - Udma 3045151092297 | eBay

Entdecken Sie Gehäuse Adapter Doppelt Compact Flash 2 X Cf Für Mini Ide 2.5 44 Polig - Udma in der großen Auswahl bei eBay. Kostenlose Lieferung für viele Artikel!
www.ebay.de

Zuletzt bearbeitet:

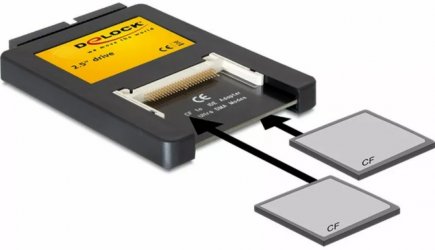

Technisch interessant wäre auch dieser DELOCK Adapter:

Delock 2.5 Zoll Card Reader IDE > 2 x Compact Flash Card schwarz
Delock 2.5 Zoll Card Reader IDE > 2 x Compact Flash Card schwarz | eBay

Der hat sogar 2 Steckplätze für CF-Karten, ggf. fix als Master & Slave verdrahtet.

Das könnte jedoch auch auch mit nur einer CF-Card bestückt ein Kompatibilitätsproblem mit dem IDE-Anschluss des CIC-Navis geben.
Obwohl:
wolpers schrieb:
Ok, Dein Adapter ist also auf Master gejumpert - genauso, wie es das CIC erwartet. Bei Platten/Adaptern mit anderen Kodierungen würde das dann evtl. Probleme geben. Ich hoffe, ich kann meine Kombination am Wochenende in Betrieb nehmen. Ich habe einen Delock-Adapter, der mit dem Renkforce identisch ist, und eine Transcent-SSD.🙏
Zum Vergrößern anklicken....
Dann sollte es passen...



Update:
Jetzt habe ich doch noch einen etwas günsigeren CF-IDE-Adapter gefunden und gleich für den nächsten Test bestellt.
www.ebay.de

Inline Schnittstellenkarte IDE 6,35cm (2,5 Zoll) > 2x CF Karte schwarz | eBay

Dieses interne 6,35cm (2,5") Compact Flash zu IDE Laufwerk dient zum Anstecken von zwei CF Karten Typ I / II und IBM Microdrive. Die CF Karten funktionieren unter anderem wie ein erweiterter Speicherplatz oder auch wie eine Festplatte für ein Betriebssystem, von welchem Sie booten können.
www.ebay.de

s-l1600b.jpg s-l1600a.jpg

Zuletzt bearbeitet:
Madcon schrieb:
Ich würde fast darauf wetten, dass das nie wieder lieferbar sein wird :unsure:. Biete 0,001 Tulpenzwiebeln - wer wettet dagegen?
//Madcon
Zum Vergrößern anklicken....

Wette verloren. :D​


RobbiZ4 schrieb:
Jetzt war ich ja mal wieder neugierig und wollte wissen, was das CIC System aktuell kostet:


Teurer, aber NICHT lieferbar!
Zum Vergrößern anklicken....

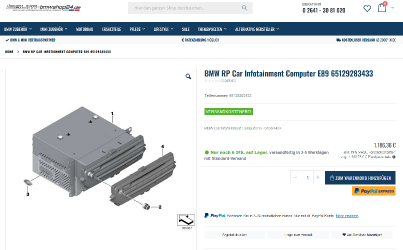

Aktuell ist das CIC wieder lieferbar, aber die Preise sind erneut gestiegen auf 1.786€ für veraltete Technik: :D

BMW Car Infotainment Computer 65129283433 kaufen | BMW Online Shop

Original BMW Car Infotainment Computer 65129283433 ✓ Kauf auf Rechnung & Ratenzahlung möglich ✓ Über 80 Jahre BMW Erfahrung ✓ Schneller Versand ✓ Top Preise.
www.baum-bmwshop24.de www.baum-bmwshop24.de

Zuletzt bearbeitet:
Hat jemand ein frisches Backup von einem CIC-High? Ich habe versucht, meine IDE auf SSD mit rawcopytool unter Win10 64 Bit und unter Linux Clonezilla Live zu klonen. Navi funktioniert (nicht ausgegraut), bootet aber trotzdem alle 30 Sek. neu. Ich glaube, ich brauche ein frisches Backup. Kann mir jemand weiterhelfen? Es ist für einen 7er F01 von 2010 aber sollte das gleiche System sein (CIC hoch)? Danke

RobbiZ4 schrieb:
17.01.2023 :crynew:

So klappt das leider (noch) nicht, @Gregor42

Vielleicht ist der folgende CF2IDE-Adapter passender:

Anhang anzeigen 577562


www.ebay.de

Gehäuse Adapter Doppelt Compact Flash 2 X Cf Für Mini Ide 2.5 44 Polig - Udma 3045151092297 | eBay

Entdecken Sie Gehäuse Adapter Doppelt Compact Flash 2 X Cf Für Mini Ide 2.5 44 Polig - Udma in der großen Auswahl bei eBay. Kostenlose Lieferung für viele Artikel!
www.ebay.de
Zum Vergrößern anklicken....
RobbiZ4 schrieb:
23.01.2023 Technisch interessant wäre auch dieser DELOCK Adapter:

Delock 2.5 Zoll Card Reader IDE > 2 x Compact Flash Card schwarz
Delock 2.5 Zoll Card Reader IDE > 2 x Compact Flash Card schwarz | eBay
20230123_075810-jpg.578223


Der hat sogar 2 Steckplätze für CF-Karten, ggf. fix als Master & Slave verdrahtet.

Das könnte jedoch auch auch mit nur einer CF-Card bestückt ein Kompatibilitätsproblem mit dem IDE-Anschluss des CIC-Navis geben.
Obwohl:

Dann sollte es passen...



Update:
Jetzt habe ich doch noch einen etwas günsigeren CF-IDE-Adapter gefunden und gleich für den nächsten Test bestellt.
www.ebay.de

Inline Schnittstellenkarte IDE 6,35cm (2,5 Zoll) > 2x CF Karte schwarz | eBay

Dieses interne 6,35cm (2,5") Compact Flash zu IDE Laufwerk dient zum Anstecken von zwei CF Karten Typ I / II und IBM Microdrive. Die CF Karten funktionieren unter anderem wie ein erweiterter Speicherplatz oder auch wie eine Festplatte für ein Betriebssystem, von welchem Sie booten können.
www.ebay.de
Zum Vergrößern anklicken....
Update:

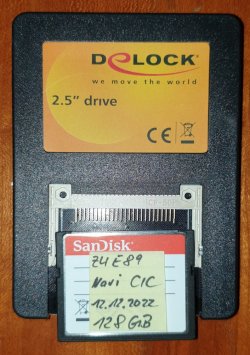

Blöderweise ist dieser DELOCK Adapter vor einigen Wochen auf dem Postweg verloren gegangen und es war kein Ersatz mehr aufzutreiben.

Letzte Woche habe ich dieses Teil zufällig bei Reichelt Elektronik www.reichelt.de entdeckt und sofort bestellt.

Nun ist dieser CF2IDE-Adapter bei mir und ich kann ihn morgen zusammen mit meiner bereits bespielten 128GB CompactFlash Karte im E89 CIC testen.

Ergänzung:
Stimmt dieser DeLOCK Adapter mit dem SYBA Adapter überein oder gibt es auch da Unterschiede?

Im folgenden Beispiel wurde erfolgreich ein SYBA-Adapter mit CF-Card getestet:
andberchte schrieb:
Hier hatte das wohl funktioniert, warum auch immer.
www.e90post.com

DIY: Install SSD in CIC

DIY: Install SSD in CIC
www.e90post.com
Zum Vergrößern anklicken....

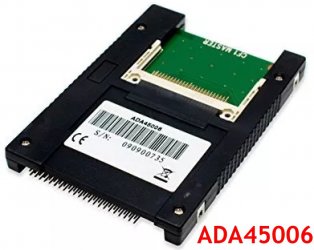

Mein DeLOCK Adapter hat auf der Rückseite eine Typ-Bezeichnung SD-ADA45006.

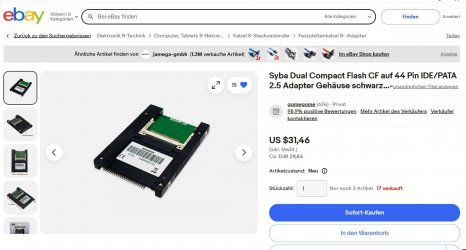

Bei einem aktuell angebotenen SYBA-Adapter sieht es so aus:

Ausgehend von diesem Bild im Vergleich zu meinem getesteten Adapter scheinen beide identisch zu sein.


Anhänge

Zuletzt bearbeitet:
