DIY LCD Zusatzanzeige
- Ersteller Z3bastian
- Erstellt am
rainerst
macht Rennlizenz
- Registriert
- 21 April 2012
- Wagen
- anderer Wagen
ST-20M / KTY19-6M ST-20M Temperatursensor -50 bis +150 °C 2000 Ω kaufen
Schnelle Lieferung ✓ Große Auswahl an %brandid% Produkten » Jetzt einfach bestellen: ST-20M / KTY19-6M ST-20M Temperatursensor -50 bis +150 °C 2000 Ω
www.conrad.de
Das ist der Sensor den ich verwendet hab.
Jetzt am Computer hab ich erst gesehen, dass kT=RT/R25 ist. Am Smartphone hab ich mich erst gewundert, was ich mit dieser langen Formel für kT anfangen soll, wenn ich kT für die Bestimmung von T brauche.
Edit: Hat jemand eine günstige Quelle, wo man nicht gleich mehrere Dutzend kaufen muss? https://de.farnell.com/amp-te-connectivity/828657-1/buchsengeh-use-kfz-2pos-pa-gf/dp/2969982 so auf dem Stückpreis Niveau wäre ganz cool. Bei Aliexpress konnte ich leider nix finden.
Edit: Hat jemand eine günstige Quelle, wo man nicht gleich mehrere Dutzend kaufen muss? https://de.farnell.com/amp-te-connectivity/828657-1/buchsengeh-use-kfz-2pos-pa-gf/dp/2969982 so auf dem Stückpreis Niveau wäre ganz cool. Bei Aliexpress konnte ich leider nix finden.
Zuletzt bearbeitet:
Lass sie da liegen und hol Dir ne gemachte Einheit inklussive EntrasselungViel zu einfach!Ach ne, ich bin einfach geizig.
Dann kannst die alte auch auf den Schreibtisch legen
wischi
Fahrer
- Registriert
- 15 Mai 2018
- Wagen
- BMW Z4 e85 roadster 3,0i
Nach kurzem googlen von "1602 LCD eagle" habe ich das hier gefunden: EAGLE library for 16X2 and 20X4 LCDs
@wischi: Tipps zum Routing? Per Hand/Auge krieg ich da gar nix hin und beim Autorouter fehlt auch immer was, wenn ich auf einem Layer bleibe. Wollte eigentlich keine mehrschichtige Platine..
Du willst nur eine einseitige Platine machen? Wenn du die Platine kommerziell fertigen lässt, kostet beidseitig kaum mehr wenn nicht gleich viel wie einseitig. Wenn du die Platine selbst ätzen willst (habe ich auch ab und an mit der Tonertransfermethode gemacht, belichten ist recht stressig) ist einseitig natürlich viel einfacher.
Egal ob ein- oder zweiseitig, ich würde folgendermaßen vorgehen:
Erst den µC und das Display platzieren, dann die wichtigsten Leitungen wie z.B. i2c zum Display routen. Wenn du dann schon auf Probleme stößt, den µC drehen. Steckverbinder einfach da platzieren wo du wenige Probleme mit dem Routing bekommst. Dann alles restliche routen und passive Bauteile strategisch platzieren um damit Leiterbahnen zu überkreuzen. Wenn das nicht reicht mit Drahtbrücken oder 0 Ohm Widerständen arbeiten, was aber nur bei einseitigen Platinen nötig sein sollte.
Und ich versteh so "blah blah verätzen, blah blah belichten, blah blah toner" ...
Schön das ihr euch darum kümmert!
Jaja, stell dich doof, dann wird dir geholfen. Du mich auch.Ach, jetzt hab ich deinen Lieblingssmiley doch gefunden.
Ja, das funktioniert auf der Arbeit auch immer .... bei den Anderen ....

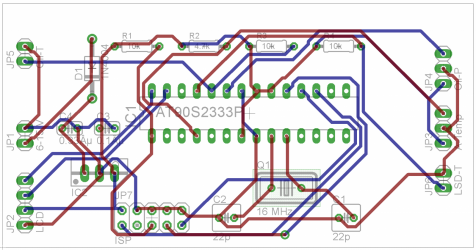

Kennt noch jemand Snake? Sieht auf den ersten Blick gar nicht mal so schlecht aus. Wobei ich keinerlei Erfahrung mit Platinenlayout habe.. Die Idee, dass man die Platine direkt über eine Stiftleiste hinten aufs LCD löten kann, habe ich erstmal vorworfen, denke die Option sie hinten drauf schrauben zu können reicht. Dass die Verbindung dann über Litzen läuft ist nicht weiter tragisch, denke ich.
Ach und den IC hab ich als Platzhalter genommen, weil ich keinen ATmega328P-PU finden konnte.
Ach und den IC hab ich als Platzhalter genommen, weil ich keinen ATmega328P-PU finden konnte.
Anhänge
Jetzt wo dus sagst..
Muss feststellen, dass ich da schon Jahre nicht mehr in die Verlegenheit zu kam.

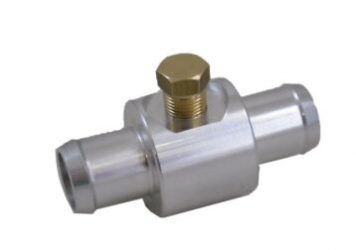

Edit: Ach die Sache mit dem Wassersensor hab ich jetzt ignoriert. Mal schauen ob ich das noch rein gefriemelt kriege. Sonst noch Wünsche offen?
Muss feststellen, dass ich da schon Jahre nicht mehr in die Verlegenheit zu kam.Edit: Ach die Sache mit dem Wassersensor hab ich jetzt ignoriert. Mal schauen ob ich das noch rein gefriemelt kriege. Sonst noch Wünsche offen?
Zuletzt bearbeitet:
Jetzt wo dus sagst..
Edit: Ach die Sache mit dem Wassersensor hab ich jetzt ignoriert. Mal schauen ob ich das noch rein gefriemelt kriege. Sonst noch Wünsche offen?
Kontostandanzeige?
Uhrzeit Berlin, Honkong, New York?
Pulsmesser?
Schrittzähler?
Couponanzeige vom BurgerKing inkl. Zugehöriger PLU?
Liebesbarometer?
Feinstaubmessung?
Sonnenstundendauer?
Fieberthermometer?
Tamagotschi?
Das sollten genug gute Ideen sein.
"0" krieg ich gerade noch untergebracht.
Ich wusste nicht, dass es einen Liebesdruck gibt und, dass man ihn messen kann. Apropos, da ist sie wieder
Der richtige Sensor dafür ist ja schon gefunden
Unwichtig, alles was weiter weg ist, als das Auto lang, wird gefahren.
"0" krieg ich gerade noch untergebracht.
Ich wusste nicht, dass es einen Liebesdruck gibt und, dass man ihn messen kann. Apropos, da ist sie wieder
Der richtige Sensor dafür ist ja schon gefunden
Unwichtig, alles was weiter weg ist, als das Auto lang, wird gefahren.
Na ich dachte das man mit dem Schrittzähler die "Schritte" auf den Pedalen messen könnte. So hätte man für Zuhause dann die Antwort: Schatz, ich war beim Sport ...
Bau erstmal Pole Positions ein, dann reden wir vielleicht weiter.Ich wittere einen Putsch des schlecht bestuhlten Pöbels
Lieber schlecht bestuhlt als eingestuhlt
Damit hat er allerdings auch rechtLieber schlecht bestuhlt als eingestuhlt
Ausnahmsweise.
Edit: Hat jemand von den Bastlern ne schnieke Lösung bzgl. Gehäuse? Oder einfach nackt lassen mit der Option hinten aufs Display zu schrauben?
Ich würde für 2 Optionen tendieren, für mich reicht es nackig, ich will s wieder in die Mittelausströmer der Lüftung verpflanzen.
Da wäre ne Sandwichlösung doch auch nicht verkehrt, oder doch? Musst du nur das Display befestigen und fertig. Nicht auch noch die Platine.
Ich will noch ergänzen, dass das ganze momentan noch im Bereich eines Tagtraums ist. Also die ganzen hardwaremäßigen Ideen sind erstmal nur heiße Luft. Außer dem Programmcode und der grundsätzlichen Hardware steht noch gar nichts fest. Nur damit keine Erwartungen enttäuscht werden. Bei der Angelegenheit geht es mir vorallem darum, mich mal in Dingen auszuprobieren, die schon schon seit Jahren interessant finde, aber nie in die Verlegenheit kam sie umzusetzen. Platinenlayout, Platinenfertigung beauftragen, Programmierung mit praktischem Nutzen, vielleicht noch irgendwas mit 3D Druck. Nächster Meilenstein ist erstmal eine funktionierende Platine in Händen zuhalten.
Ich will noch ergänzen, dass das ganze momentan noch im Bereich eines Tagtraums ist. Also die ganzen hardwaremäßigen Ideen sind erstmal nur heiße Luft.
Außer dem Programmcode und der grundsätzlichen Hardware steht noch gar nichts fest. Nur damit keine Erwartungen enttäuscht werden. Bei der Angelegenheit geht es mir vorallem darum, mich mal in Dingen auszuprobieren, die schon schon seit Jahren interessant finde, aber nie in die Verlegenheit kam sie umzusetzen. Platinenlayout, Platinenfertigung beauftragen, Programmierung mit praktischem Nutzen, vielleicht noch irgendwas mit 3D Druck. Nächster Meilenstein ist erstmal eine funktionierende Platine in Händen zuhalten.
rainerst
macht Rennlizenz
- Registriert
- 21 April 2012
- Wagen
- anderer Wagen
Ich will noch ergänzen, dass das ganze momentan noch im Bereich eines Tagtraums ist. Also die ganzen hardwaremäßigen Ideen sind erstmal nur heiße Luft.
Das ist ja gerade das schöne am Basteln

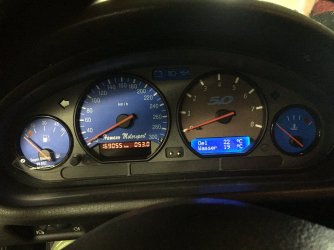

Heutzutage gibt´s ja eh schon alles beim Ali o.ä. funktionsfertig und wahrscheinlich besser als wir es je bauen können. Aber ich finds immer wieder geil bei Zündung an, wenn das Display erscheint und man weiß - das hat man selber gebastelt
Weiter so.! Gefällt mir sehr gut
Wahre Worte. Apropos Zündung an, Ideen für dumme Sprüche beim Einschalten? Für @marc53844 haben wir ja schon was, aber sonst so?
